N2N网络化泥土水分监测系统

N2N的缩写是Network-to-Network,即数据采集器面向的是SDI-12型的传感器
，可组合成大型的网络传感器布局
，传感器数量从30到几百不等
，轻易矫捷组合

。N2N大型泥土水分水势监测系统由数据采集器、泥土水分传感器、数据下载浏览分析软件组成
，可持久置于野表自动监测泥土水分

。

实时、陆续、原位监测泥土水分、温度、水势的变动
，是泥土水动力学的基础钻研设备

。宽泛利用于农田蒸散、作物耗水、丛林水文、湿地水文、草原生态、水土流失、环境传染、水循环钻研等领域

。

系统特点

l重要主张是用于在严格的环境下衔接可组网的SDI-12 传感器

l蕴含GPRS？椤PS？椤⑻裟艿缭粗卫砟？

l供电模式可所以内部供电和表部供电等多种模式

l红表数据线以及可纪录220000条数据

l增长了SD卡可存储几年的数据

l智能传感器
，TDR技术
，为目前丈量精度和不变性最高的泥土水分传感器
，适于各类

泥土类型蕴含高盐度高电导泥土
，如Trime-pico32/64、Campbell CS650、等传感器

l可同时丈量监测泥土水分、泥土温度及电导

l能够选配衔接茎流传感器、水势传感器、形象类传感器等

l免费的server服务软件EMServer2016
，方便用户搭建自己的数据平台
，从而实现远

程查看浏览或下载数据
，或者使用厂家的无线数据平台系统

。

技术指标

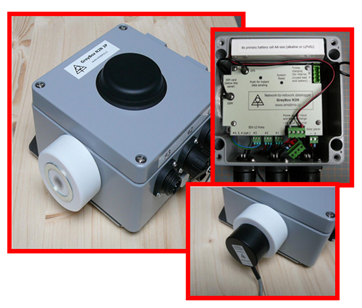

数据采集器：GreyBox N2N

l 3到6个SDI-12端口

l 支持SDI-12尺度版本1.3

l 内置GPRS和GPS？

l 内置太阳能板节造？

l 二选一供电模式
，8节AA电池或12V表置电源

l 内置精密时钟
，数据带功夫戳

l 存储容量：220000个丈量纪录
，还同时内置SD卡
，可存储几年的数据

。

l 低功耗（丈量时约莫350微安）

l 表壳防护级别IP65

l 机壳内部内置可持续测试的温度和湿度传感器

l PC可用红表数据线下载数据

l 专业数据下载分析软件
，可用于数据下载、数据浏览及数据统计分析（如有关分析等）

l 操作温度-40℃至 +60℃

TRIME PICO 64/32智能泥土水分传感器：

l 丈量领域：0-100%体积含水量

l 丈量精度：0-40%体积含水率±1%
，40-70%体积含水率±2%

l 丈量沉复精度 0-40%体积含水率±0.2%
，40-70%体积含水率±0.3%

l 泥土温度丈量领域： -15℃-50℃（可定造其他温怀抱程
，或选配-30－50℃温度传感器）
，精度±0.2℃

l 泥土电导丈量领域：0-20dS/m

l 丈量体积：PICO64为1250ml
，PICO32为250ml

l 接口类型：RS485、IMP-BUS及SDI-12

l 耗电：待机1mA
，空闲8mA
，丈量时100mA（持续2-3秒）

l 防水等级：IP6

Campbell 650/655泥土水分传感器：

l 丈量领域：1-100%体积含水量 ,

l 丈量精度±3%（厂家默认校准
，EC≤3dS/m）

l 泥土温度丈量领域：-50-70℃
，精度±0.1℃（0-40℃埋于土里时）±0.5℃（所有量程）

l 泥土电导丈量领域：0-3dS/m(SC650) 0-8dS/m(CS655)
，

精度±（读数的5%+0.05ds/m）

l 丈量体积： CS650为7800ml 探针长度30cm

 CS655为3600ml 探针长度12cm

l 接口类型：SDI-12 或RS232

l 供电：6V-18V
，45mA@12V
，80mA@6V
，待机时135μA@12V

还能够选配：降雨量、冠层温度、空气温湿度、太阳辐射等形象传感器
，

以及茎秆径流等传感器

。

TEROS 21泥土水势传感器：

9.6cm(l)x3.5cm(w)x1.5cm(d)
，丈量领域 -9到-100000kPa
，精确度±（10%+2kPa）领域-9到-100kPa, 温度领域 -40-60℃ 精度±1℃

服务案例：

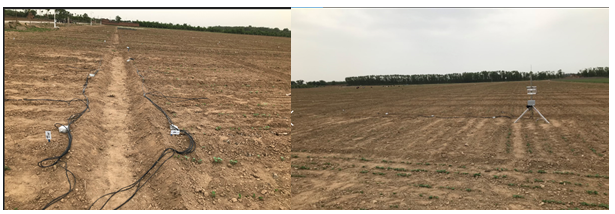

上图是某科研院所别离在水田（线缆左边）和旱田（线缆右边）每隔三米的间距装置两个泥土水分传感器
，每两个传感器剖面装置距离是10cm

。

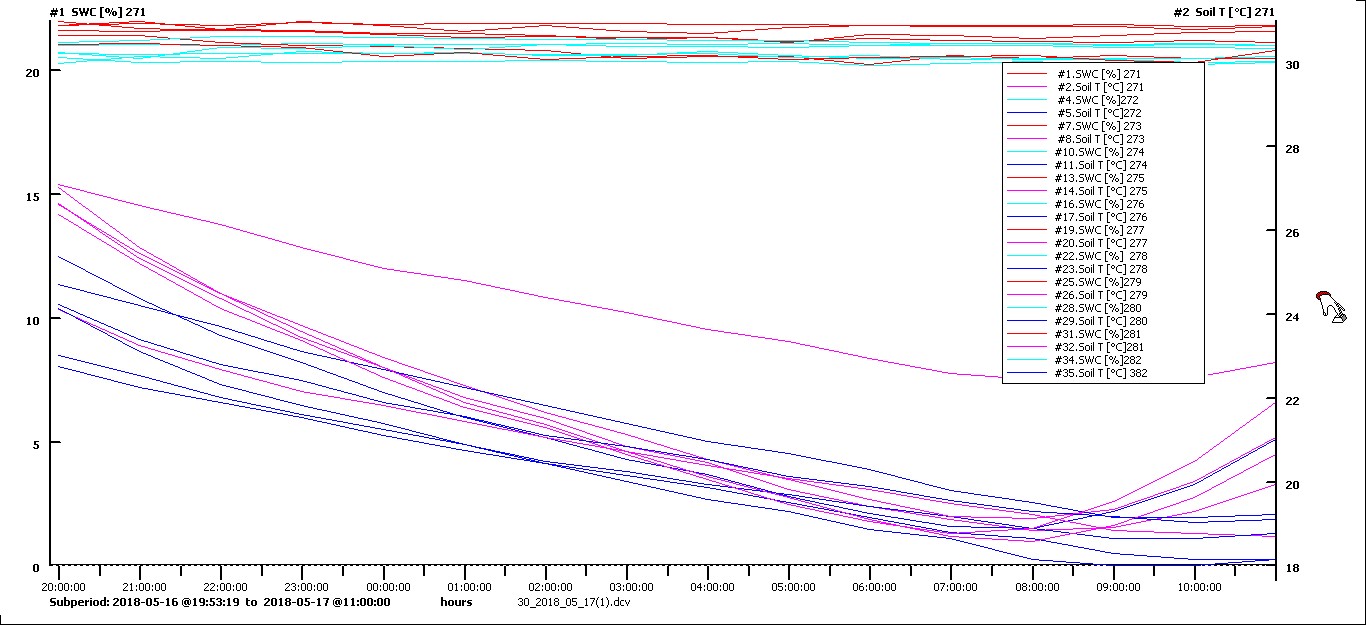

从图中能够直观的看到晚上8点到早上10点每个丈量点温度变动的曲线图
，以及泥土水分分歧含水量的地层散布状态

。

仪器产地：欧洲
