FluorCam封关式叶绿素荧光成像系统



PSI公司首席科学家Nedbal教授与公司总裁Trtilek博士等初次将PAM叶绿素荧光技术与CCD技术结合在一路，于1996年在世界上成功研造出产出FluorCam叶绿素荧光成像系统（Heck等，1999；Nedbal等，2000；Govindjee and Nedbal, 2000）

。FluorCam叶绿素荧光成像技术成为上世纪90年代叶绿素荧光技术的沉要突破，使科学家们对光合作用与叶绿素荧光的钻研一下子进入二维世界和显微世界

。目前PSI公司已成为世界上最权威、使用最广、种类最全面、颁发论文最多的叶绿素荧光成像专业出产厂商

。

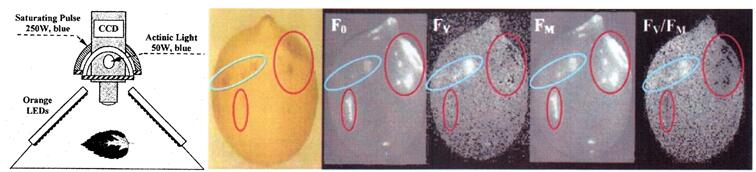

上左图为上世纪90年代Nedbal等设计的FluorCam叶绿素荧光成像技术（Photosynthesis Research, 66: 3-12, 2000）

右图为柠檬彩色图及叶绿素荧光成像图（Photosynthetica, 38: 571-579, 2000）

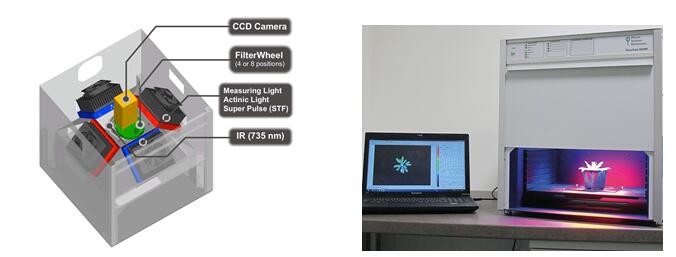

FluorCam封关式叶绿素荧光成像系统是一款高度集成、高度创新、使用方便、利用宽泛的高端叶绿素荧光技术设备，高活络度CCD镜头、4个固定的LED光源板及节造系统等集成于一个暗适应操作箱内，植物样品搁置在暗适应操作箱内的隔板上，隔板7级高度可调；光源由高不变性供电单元提供电源，4个高能、高不变性LED光源板均一性照在植物样品上，成像面积可达13×13 cm；节造系统通过USB与推算机相联，并通过FluorCam软件法式节造和采集分析数据

。合用于植物叶片及果实等其它植物组织、整株植物或造就的多株植物、苔藓地衣等低等植物、藻类等，宽泛利用于植物蕴含藻类光合生理生态、植物逆境胁迫生理与易感性、气孔职能、植物环境如泥土沉金属传染响应与生物检测、植物抗性检测与筛选、作物育种、Phenotyping等钻研

。





重要职能特点:

· 系统集成于暗适应操作箱内，操作轻便、便于移动，既可在尝试室内也可在室表进行暗适应成像丈量分析

· 高活络度CCD镜头，功夫分辨率达50张每秒，急剧捉拿叶绿素荧光瞬变，成像面积达13x13cm

· 是世界上唯一可进行OJIP急剧荧光动力学成像分析的高端叶绿素荧光技术设备，可得到OJIP急剧叶绿素荧光动态曲线及Mo（OJIP曲线初始斜率）、OJIP固定面积、Sm（对关关所有光反映中心所需能量的量度）、QY、PI（Performance Index）等26个参数

· 是世界上唯一可进行QA再氧化动力学成像分析的高端叶绿素荧光技术设备，可运行单周转鼓和光闪（STF）叶绿素荧光诱导动态，光强在100?s内可达到120,000 ?mol(photons)/m?.s

· 具备职能最全的、可编纂的叶绿素荧光法式（Protocols），蕴含快照模式、Fv/Fm、Kautsky诱导效应、2个叶绿素荧光淬灭分析（NPQ）protocolas（2套定造给光规划）、LC光响应曲线、PAR吸收与NDVI成像分析、QA再氧化动力学分析、OJIP急剧荧光动力学分析及GFP绿色荧光蛋白成像等

· 可进行自动沉复成像丈量分析，预设一个尝试法式（Protocols）、丈量次数及距离，系统将自动循环运行成像丈量，并自动将数据按功夫日期存入推算机（带功夫戳）；还可预设两个尝试法式（Protocols）；好比使系统白日自动运行Fv/Fm，夜间自动运行NPQ分析等

· 具备双色光化学光引发光源，尺度配置为红色和白色，可选配红色与蓝色等双波段光化学光，双色光化学光可按分歧比例搭配使用，以便尝试分歧光质对作物／植物的光合效益

· 可选配TetraCam彩色成像？，最大成像面积20×25cm，用于叶片或植物状态成像分析和叶绿素荧光成像对比分析

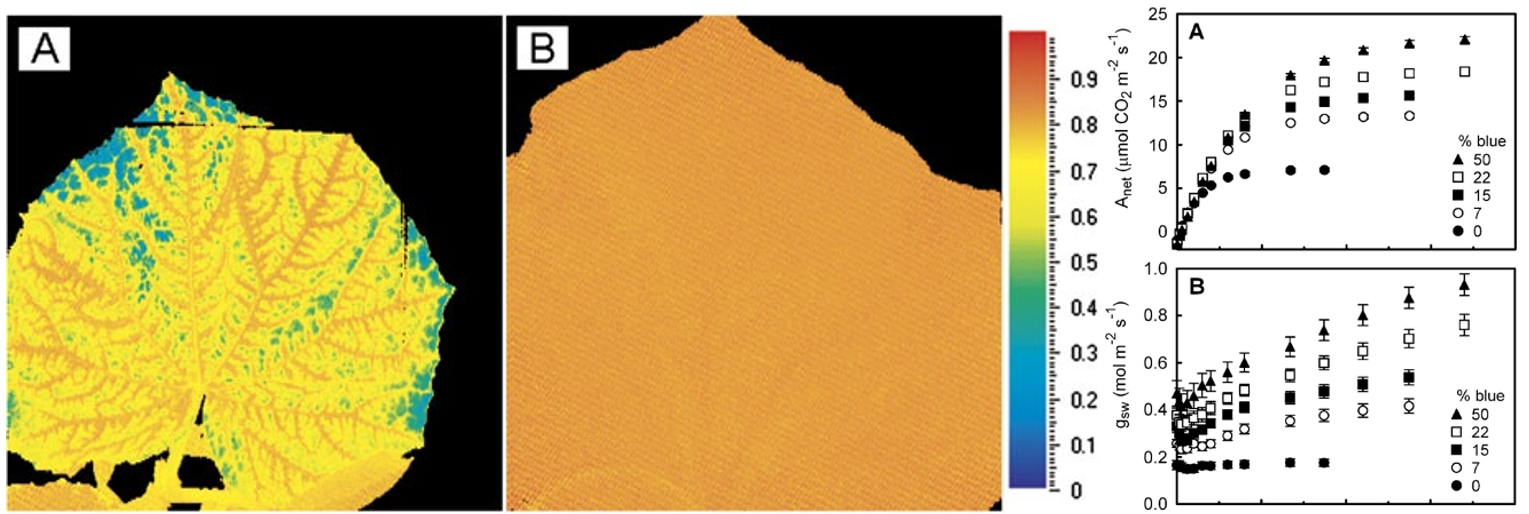

左图A为100％红色光源前提下黄瓜叶片的Fv/Fm，左图B为30%蓝色光源前提下黄瓜叶片的Fv/Fm；右上图为光合作用强度随光照强度（分歧比例蓝色光）的关系，右下图为气孔导度随光照强度（分歧比例蓝色光）的关系



技术参数：

1. 丈量光为617nm可调造红光，持续功夫10?s–100?s可调

2. 双色光化光，标配为2红光+2白光，可选配2红光+2蓝光或其它波长光源组合，Actinic1光强300?mol(photons)/m?.s，Actinic2光强2000?mol(photons)/m?.s；最大光化学光可升级至3000?mol(photons)/m?.s

。双色光化学光可按分歧比例搭配使用，以便尝试分歧光质对作物／植物的光合效益

3. 鼓和光光强可达4000?mol(photons)/m?.s，可升级至6000 ?mol(photons)/m?.s，QA再氧化分析单周转鼓和光闪STF可达120000?mol(photons)/m?.s

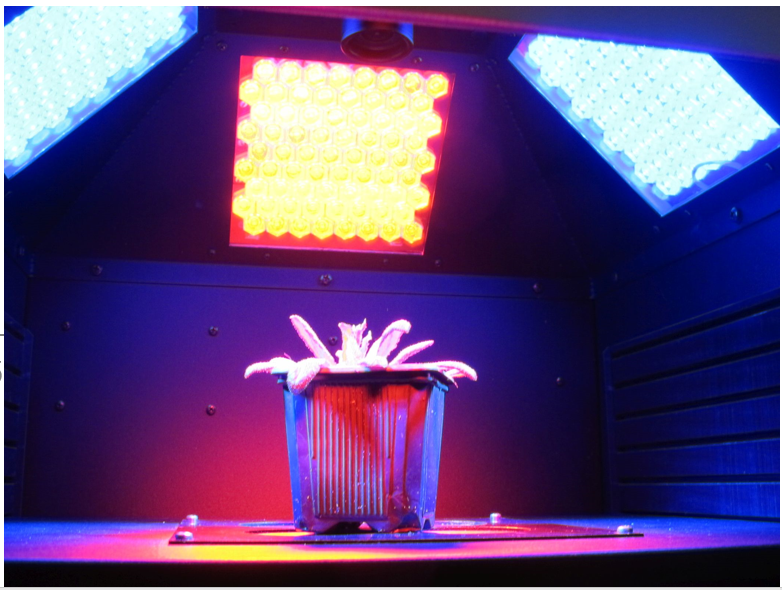

4. 光源板：4块大型高强度封装LED光源板，每个光源板由36颗LED阵列组成，光源板有效面积与成像面积一样13×13cm，另表还具备一个顶部双色光源（735nm红表光源和650nm红色光源）用于PAR吸收和NDVI成像丈量；高强度高不变性LED提供持续、不变、均一的光源，不会由于用大量光强弱的LEDs（好比几百个）造成光源不不变、寿命短等问题（使用大量弱光LED用于添补每个LED的不及，会造成系统犯错率的提高，任何一个LED出现问题城市造成系统的不不变甚至不能使用）





5. 丈量参数：Fo, Fo’, Fs, Fm, Fm’, Fp, FtDn, FtLn, Fv, Fv'/ Fm'，Fv/ Fm ,Fv',Ft,ΦPSII, NPQ_Dn, NPQ_Ln, Qp_Dn, Qp_Ln, qN, qP，QY, QY_Ln, Rfd, ETR等50多个叶绿素荧光参数及PAR吸收和NDVI植物光谱反射指数，每个参数均可显示2维荧荣耀色图像

6. 具备完整的自动丈量法式（protocol），可自由对自动丈量法式进行编纂

 a) Fv/Fm：丈量参数蕴含Fo，Fm，Fv，QY等

 b) Kautsky诱导效应：Fo，Fp，Fv，Ft_Lss，QY，Rfd蹬撰光参数

 c) 荧光淬灭分析：Fo，Fm，Fp，Fs，Fv，QY，Φ_II，NPQ，Qp，Rfd，qL等50多个参数

 d) 光响应曲线LC：Fo，Fm，QY，QY_Ln，ETR蹬撰光参数

 e) PAR吸收与NDVI（选配）

 f) QA再氧化动力学（选配）

 g) GFP等静态荧光成像丈量（选配）

 h) OJIP急剧荧光动力学分析（选配）：Mo（OJIP曲线初始斜率）、OJIP固定面积、Sm（对关关所有光反映中心所需能量的量度）、QY、PI等26个参数

7. 高活络度TOMI-1 CCD传感器：

 a) 图像分辨率：720×560像素

 b) 功夫分辨率：每秒50帧

 c) A/D 转换分辨率：12位（4096灰度色阶）

 d) 像元尺寸：8.6?m×8.3?m

 e) 通讯模式：千兆以太网

8. 高分辨率TOMI-2 CCD传感器（选配）

 a) 逐行扫描CCD

 b) 最高图像分辨率：1360×1024像素

 c) 功夫分辨率：在最高图像分辨率下可达每秒20帧

 d) A/D 转换分辨率：16位（65536灰度色阶）

 e) 像元尺寸：6.45?m×6.45?m

 f) 运行模式：1）动态视频模式，用于叶绿素荧光参数丈量；2）快照模式，用于GFP蹬撰光蛋白和荧光染料丈量

 g) 通讯模式：千兆以太网

9. 成像面积：13×13cm，可对植物叶片、植物组织、藻类、苔藓、地衣、整株植物或多株植物、96孔板、384孔板等进行成像分析

10. 7位滤波轮及叶绿素荧光滤波器、PAR吸收与NDVI成像丈量滤波器，可凭据必要选配其它滤波器（选配）

11. QA再氧化动力学成像分析（选配）：可进行STF荧光动力学分析丈量，单周转光闪（STF）光强达120000 ?mol(photons)/m?.s in 100?s

12. OJIP急剧荧光动力学？椋ㄑ∨洌汗Ψ蚍直媛蚀1?s，可测定分析OJIP曲线与二十几项有关参数蕴含：Fo、Fj、Fi、P或Fm、Vj、Vi、Mo、Area 、Fix Area、Sm 、Ss 、N（QA还原周转数量）、Phi???_Po 、Psi_o 、Phi_Eo、Phi_Do、Phi_pav、ABS/RC（单元反映中心的吸收光量子通量）、TRo/RC（单元反映中心初始捕获光量子通量）、ETo/RC（单元反映中心初始电子传递光量子通量）、DIo/RC（单元反映中心能量消散）、ABS/CS（单元样品截面的吸收光量子通量）、TRo/CSo、RC/CSx（反映中心密度）、PI_ABS（基于吸收光量子通量的“机能”指数或称生计指数）、PIcs（基于截面的“机能”指数或称生计指数）

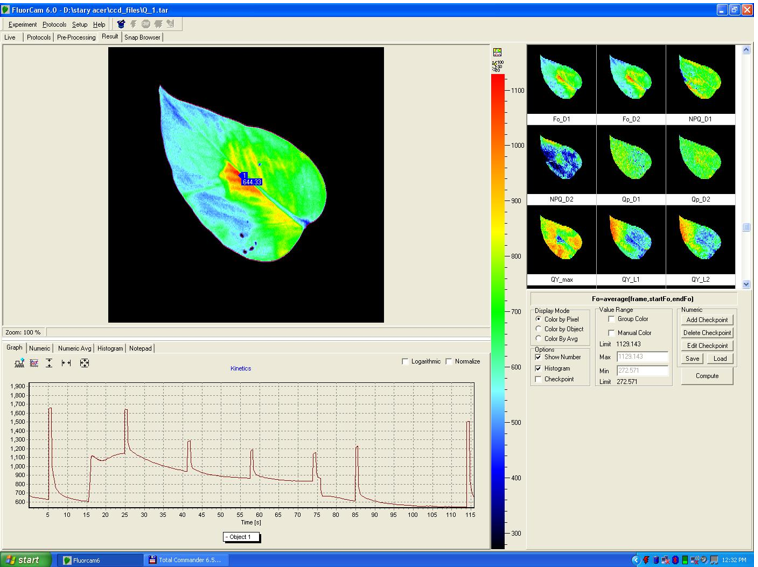

13. FluorCam叶绿素荧光成像分析软件职能：具Live（实况测试）、Protocols（尝试法式选择定造）、Pre–processing（成像预处置）、Result（成像分析了局）等职能菜单

14. 客户定造尝试法式和谈（protocols）：可设按功夫（如丈量光持续功夫、光化学光持续功夫、丈量功夫等）、光强（如分歧光质光化学光强度、鼓和光闪强度、调造丈量光等），具备专用尝试法式说话和剧本，用户也可利用Protocol菜单中的向导法式模版自由创建新的尝试法式

15. 自动丈量分析职能：可设置一个尝试法式（Protocol）自动无人值守循环成像丈量，沉复次数及距离功夫客户自界说，成像丈量数据自动按功夫日期存入推算机（带功夫戳）

16. 快照（snapshot）模式：通过快照成像模式，能够自由调节光强、快门功夫及活络度得到清澈凸起的植物样本稳态荧光和瞬时荧光图片

17. 成像预处置：法式软件可自动鉴别多个植物样品或多个区域，也可手动选择区域（Region of interest，ROI）

。手动选区的状态可所以方形、圆形、肆意多边形或扇形

。软件可自动丈量分析每个样品和选定区域的荧光动力学曲线及相应参数，样品或区域数量不受限度（>1000）

18. 数据分析模式：具备“信号推算再均匀”模式（算数均匀值）和“信号均匀再推算”模式，在高信噪比的情况下选用“信号推算再均匀”模式，在低信噪比的情况下选择“信号均匀再推算”模式以过滤掉噪音带来的误差

19. 输出了局：高功夫解析杜撰光动态图、荧光动态变动视频、荧光参数Excel文件、直方图、分歧参数成像图、分歧ROI的荧光参数列表等

20. 暗适应操作箱，内置光源、CCD镜头、滤波轮及滤波器、节造单元、散热装置等，方便暗适应操作，样品平台36x30cm，高度7级可调，样品（整株植物）最大高度可达12cm





21. 给光造式：静态或动态

22. Bios：固件可升级

23. 尺寸：471 mm(W)×473 mm (D)×512 mm (H)

24. 沉量：Appr. 40 kg

25. 电源输入：Appr. 1100 W

26. 供电电压：90–240 V



配置组成：

• 主机系统，蕴含暗适应操作箱，内置LEDs光源、绿波轮及滤波器、CCD镜头、节造单元、高度可调样品隔板、散热装置等
• 高不变性电源转换器
• FluorCam系统节造与数据分析软件
• 笔记本电脑



产地：欧洲



附：其它FluorCam叶绿素荧光成像系统

1. FluorCam便携式光合联用叶绿素荧光成像系统：可与LCProSD光合仪、Licor6400光合仪等联用

2. FluorCam便携式叶绿素荧光成像系统：成像面积3.5x3.5cm，具暗适应叶夹及多职能轻便三脚架，可用于尝试室或野表丈量和监测

3. FluorCam便携式Chl/GFP荧光成像系统：为便携式荧光成像系统的扩大版，可同时进行叶绿素荧光成像分析和GFP绿色荧光蛋白成像分析

4. FluorCam封关式叶绿素荧光成像系统：LED光源、CCD荧光监测镜头、节造单元等集成于暗适应操作箱内形成一个齐全的主机系统，是世界上唯一可进行QA再氧化动力学和OJIP丈量分析的叶绿素荧光成像系统，成像面积13x13cm

5. FluorCam封关式Chl/GFP荧光成像系统：为封关式叶绿素荧光成像系统的扩大版，可同时进行叶绿素荧光成像分析和GFP绿色荧光蛋白成像分析

6. FluorCam盛开式叶绿素荧光成像系统：？槭，具备高度可扩大性，可自由选配分歧的引发光源及相应滤波器以对叶绿素荧光动态及稳态荧光等进行成像分析，镜头高度可调，成像面积13x13cm

7. FluorCam盛开式大型版叶绿素荧光成像系统：成像面积可达20x20cm

8. FKM多光谱荧光动态显微成像与光谱分析系统：多引发光、多光谱荧光成像与光谱分析，可对叶绿素荧光动态、QA再氧化、OJIP急剧荧光动力学进行显微成像分析和光谱分析，还可对GFP荧光、细胞荧光染色等进行显微成像分析

9. Fluorcam移动式大型叶绿素荧光成像系统：大型叶绿素荧光成像平台装置在具轮子的支架上，方便移动，成像平台可高低移动，成像面积达35x35cm

10. FluorCam样带扫瞄式叶绿素荧光成像系统：大型成像平台可在100－500cm的支架上对样带进行扫瞄成像，标配扫瞄区域长度为400cm，成像平台可沿样带精确定位自动扫瞄，可选配RGB真彩扫瞄成像，从而实现叶绿素荧光成像和真彩成像分析

11. FluorCam多光谱荧光成像系统：属多引发光、多光谱荧光成像系统，不仅可对叶绿素荧光进行成像分析，还可对UV紫表光引发F440（蓝色荧光）、F520（绿色荧光）、F690（红色荧光）和F740（红表荧光）进行成像分析用于全方位钻研检测植物胁婆纂抗性，有尺度配置、扩大配置和大型配置3种型号

12. PlantScreen叶绿素荧光与RGB真彩自动扫瞄成像系统：是PlantScreen系列高通量植物表型成像分析系统的基础版，可对叶绿素荧光和植物RGB真彩进行成像分析，以分析检测植物的职能表型和状态表型，自动扫瞄领域为60x129cm，定位按时并得到4维（XYZ三维位相信息和功夫信息）丈量数据
