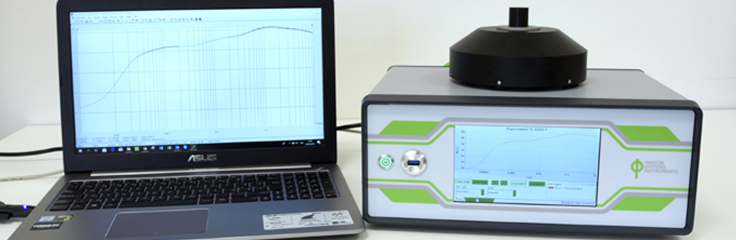

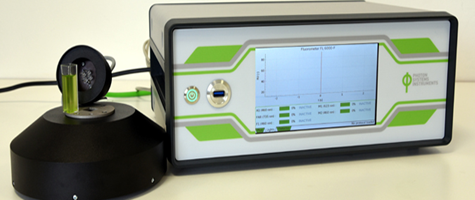

FL6000双调造叶绿素荧光丈量仪

FL6000双调造叶绿素荧光仪是FL3500双调造叶绿素荧光仪的最新升级版，专门用于对蓝绿藻或绿藻等微藻，叶绿体或类囊体悬浮物进行光合作用深刻机理钻研的壮大科研工具

。仪用具备双通路丈量节造，可节造丈量样品的温度，并建设单翻转光（STF），内置多种可用户自行批改的丈量法式，可进行目前国际上对于叶绿素荧光的各类深刻机理钻研

。其主题结构是蕴含了一个悬浮液尺度样品杯的光学丈量头，内置3组LED光源和1个1MHz/16位 AD 转换的PIN二极管信号检测器

。AD转换的增益和积分功夫能够通过软件节造

。检测器丈量叶绿素荧光信号的功夫分辨率可高达4 ?s（急剧版为1?s）

。

利用领域：

·植物光合个性和代谢错乱筛选

·生物和非生物胁迫的检测

·植物抗胁迫能力或者易感性钻研

·代谢混乱钻研

·光合系统工作机理钻研

·受胁迫植物光合生理当对战术钻研

典型样品：

·蓝藻（蓝细菌）

·绿藻

·叶绿体悬浮物

·类囊体悬浮物

·植物碎片

职能特点：

·内置叶绿素荧光诱导丈量、PAM（脉冲调造）丈量、OJIP急剧荧光动力学丈量、QA–再氧化动力学、S状态转换、叶绿素荧光淬灭等丈量法式，是世界上公认的职能最为全面的叶绿素荧光仪

·双调造技术，可双色调造丈量光，具备调造光化学光和持续光化学光，可进行STF（单周转光闪）、TTF（双周转光闪）和MTF（多周转光闪）及定造FRR技术（Fast Repetition Rate）丈量

·尺度版功夫分辨率达4?s，急剧版更高达1?s，是目前功夫分辨率最高的叶绿素荧光仪

·节造单元为双通路，可衔接温度传感器用于温度节造、衔接氧气丈量单元用于希尔反映丈量等

·具备极高活络度，最低检测极限为100ng Chla/L

·丈量光、光化光、鼓和单回转光光源色彩、强度均可定造

·主机建设彩色触摸显示屏，可实时查看荧光曲线图

技术参数：

·尝试法式：Kautsky叶绿素荧光诱导效应丈量
；PAM（脉冲调造）荧光淬灭动力学丈量
；OJIP急剧荧光动力学丈量
；QA–再氧化动力学
；S状态转换
；急剧叶绿素荧光诱导

• 荧光参数：

úPAM荧光淬灭动力学丈量：丈量荧光淬灭动力学曲线，可推算F₀，Fm，Fv，F₀’，Fm’，Fv’，QY(II)，NPQ，ΦPSII，Fv/Fm，Fv’/Fm’，Rfd，qN，qP，ETR等50多项叶绿素荧光参数
；

úOJIP急剧荧光动力学丈量：丈量OJIP急剧荧光动力学曲线，可推算F₀、FJ、Fi、Fm、Fv、VJ、Vi、Fm / F₀、Fv / F₀、Fv / Fm、M0、Area、Fix Area、SM、SS、N、Phi_P₀、Psi_₀、Phi_E₀、Phi_D₀、Phi_Pav、ABS / RC、TR₀ / RC、ET₀ / RC、DI₀ / RC等20多项有关参数
；

úQA–再氧化动力学（QA- reoxidation kinetics）：丈量QA–再氧化动力学曲线，用于拟合QA–再氧化过程中快相（Fast phase）、中央相（Middle phase）和慢相（Slow phase）各自的振幅（A1，A2，A3）和功夫常数（T1，T2，T3）

úS状态转换（S-state test）：丈量S-state test荧光衰减曲线，用于拟合推算无活性光系统II （PSII_X）反映中心数量

ú闪光荧光诱导（Flash Fluorescence Induction，FFL，仅限急剧版）：用于拟合推算有效天线面积、天线连通性等

ú提供用户自界说protocol职能，可实现PSII天线异质性PSIIα与PSIIβ分析、PSII有效天线截面积（s PSII）等参数的丈量（选配定造职能）

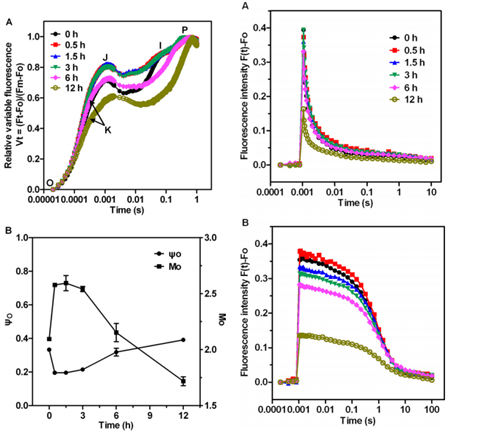

úQA–再氧化动力学曲线和S-state test荧光衰减曲线（Li，2010）

·功夫分辨率（采样频率）：高活络度检测器，尺度版功夫分辨率为4?s，急剧版为1?s

·最低检测极限：尺度版100ng Chla/L，急剧版1μg Chla/L

·节造单元：建设彩色触摸显示屏，可实时查看荧光曲线图

·丈量室：

o丈量光闪：623nm红橙光和460nm蓝光，光闪功夫2–5?s

o单周转鼓和光闪：最大光强170000 ?mol(photons)/m?.s，光闪功夫20–50?s

o持续光化学光：最大光强3500 ?mol(photons)/m?.s

o荧光检测器：PIN光电二极管

oAD转换器：16bit

o样品试管：底面积10×10mm，容积4ml

• 定造丈量室（选配）：可别离定造丈量光、鼓和光闪和光化学光色彩（蓝色、青色、琥珀色等）以及检测波段（ChlA，ChlB）

• 远红表光源（选配）：用于丈量F₀'，波长730nm

·氧气丈量？椋ㄑ∨洌赫闪吭謇嗟难跗

·温度节造（选配）：TR 6000温度调节器，控温领域5–60℃，精确度0.1℃

• 电磁搅拌（选配）：用于样品混匀，预防样品沉淀，可手动调速或软件自动节造

• 通讯接口：RS232串口/USB

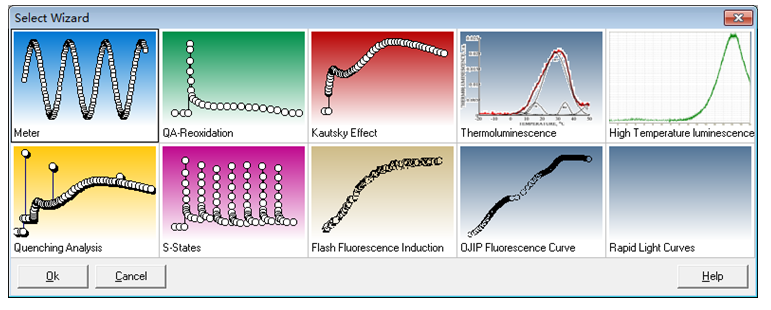

FluorWin软件：界说或创建尝试规划、光源节造设置、数据输出、分析处置和图表显示

典型利用：

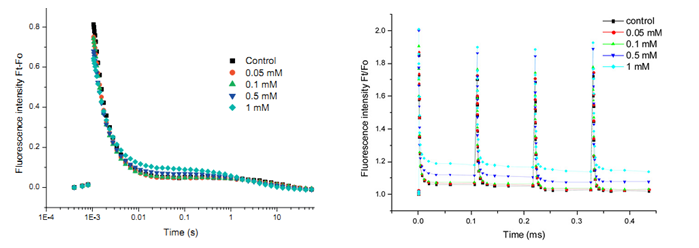

1. 中科院水生生物所王强钻研员使用FL3500叶绿素荧光仪（FL6000之前型号）和TL植物热释光系统证明亚硝酸盐胁迫首吓装响Synechocystis sp. PCC 6803 PSII受体侧(Zhan X, et al, 2017)

。这种光合作用深刻机理的钻研时时必要这两种仪器来共同实现

。

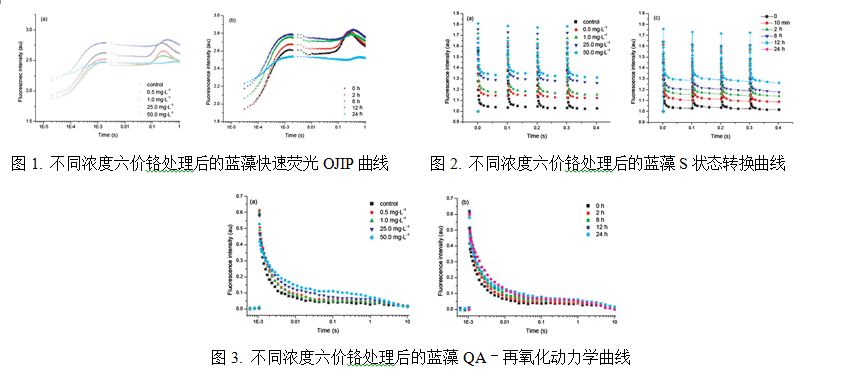

2.中科院新疆生态与地理钻研所潘响亮钻研员及其课题组使用FL3500叶绿素荧光仪（FL6000之前型号）深刻发展了环境中沉金属、盐分、有毒化合物、除草剂、杀虫剂、抗生素等各类有害物质对藻类的毒理钻研

。通过FL3500独有的高分辨率OJIP急剧荧光动力学丈量、QA–再氧化动力学、S状态转换等叶绿素荧光丈量法式，全面揭示了分歧浓杜纂处置功夫对藻类光合系统造成危险的毒理机造及其生态影响

。目前，潘响亮课题组已经使用FL3500（FL6000之前型号）在国际SCI期刊与国内主题期刊上颁发了二十余篇高水平文章

。

产地：捷克

参考文件：

1. Manaa A, et al. 2019. Salinity tolerance of quinoa (Chenopodium quinoa Willd) as assessed by chloroplast ultrastructure and photosynthetic performance. Environmental and Experimental Botany 162: 103-114

2. Yu Z, et al. 2019. Sensitivity of Chlamydomonas reinhardtii to cadmium stress is associated with phototaxis. Environmental Science: Processes & Impacts 21: 1011-1020

3. Liang Y, et al. 2019. Molecular mechanisms of temperature acclimation and adaptation in marine diatoms. The ISME journal, DOI: 10.1038/s41396-019-0441-9

4. Orfanidis S, et al. 2019. Solving Nuisance Cyanobacteria Eutrophication Through Biotechnology. Applied Sciences 9(12): 2566

5. Sicora C I, et al. 2019. Regulation of PSII function in Cyanothece sp. ATCC 51142 during a light–dark cycle. Photosynthesis Research 139(1–3): 461–473

6. Smythers A L, et al. 2019. Characterizing the effect of Poast on Chlorella vulgaris, a non-target organism. Chemosphere 219: 704-712

7. Albanese P, et al. 2018. Thylakoid proteome modulation in pea plants grown at different irradiances: quantitative proteomic profiling in a non‐model organism aided by transcriptomic data integration. The Plant Journal 96(4): 786-800

8. Antal T, Konyukhov I, Volgusheva A, et al. 2018. Chlorophyll fluorescence induction and relaxation system for the continuous monitoring of photosynthetic capacity in photobioreactors. Physiol Plantarum. DOI: 10.1111/ppl.12693

9. Antal T K, Maslakov A, Yakovleva O V, et al. 2018.Simulation of chlorophyll fluorescence rise and decay kinetics, and P700-related absorbance changes by using a rule-based kinetic Monte-Carlo method. Photosynthesis Research. DOI:10.1007/s11120-018-0564-2

10.Biswas S, Eaton-Rye J J, et al. 2018. PsbY is required for prevention of photodamage to photosystem II in a PsbM-lacking mutant of Synechocystis sp. PCC 6803. Photosynthetica, 56(1), 200–209.

11.Bonisteel E M, et al. 2018. Strain specific differences in rates of Photosystem II repair in picocyanobacteria correlate to differences in FtsH protein levels and isoform expression patterns. PLoS ONE 13(12): e0209115.

12.Fang X, et al. 2018. Transcriptomic responses of the marine cyanobacterium Prochlorococcus to viral lysis products. Environmental Microbiology, doi: 10.1101/394122.

13.Kuthanová Trsková E, Belgio E, Yeates A M, et al. 2018. Antenna proton sensitivity determines photosynthetic light harvesting strategy, Journal of Experimental Botany 69(18): 4483-4493
