FluorCam多职能植物效能成像分析系统是一款高度创新、使用方便、利用宽泛的高端植物效能分析检测设备，具备高分辨度CCD镜头、高不变性LED光源板，成像面积可达13×13 cm；节造系统通过千兆以太网与推算机相联并通过专用软件法式节造和采集分析数据。

该系统合用于对高档植物或藻类进行叶绿素荧光的丈量和动态成像，植株温度丈量等，发展植物生理、胁迫抗性、气孔导度等方面的钻研。宽泛利用于植物蕴含藻类光合生理生态、植物逆境胁迫生理与易感性、气孔职能、植物环境如泥土沉金属传染响应与生物检测、植物抗性检测与筛选、作物育种、Phenotyping表型等钻研。

1. 重要职能特点

1.1 系统集成于暗适应操作箱内，操作轻便；

1.2 可进行OJIP急剧荧光动力学分析，得到OJIP急剧叶绿素荧光动态曲线及Mo（OJIP曲线初始斜率）、OJIP固定面积、Sm（对关关所有光反映中心所需能量的量度）、QY、PI（Performance Index）等26个参数

1.3 可进行自动沉复成像丈量分析，预设一个尝试法式（Protocols）、丈量次数及距离，系统将自动循环运行成像丈量，并自动将数据按功夫日期存入推算机（带功夫戳）

1.4 具备双色光化学光引发光源，红色与白色、红色与蓝色等双波段光化学光，双色光化

学光可按分歧比例搭配使用，以便尝试分歧光质对作物／植物的光合效能影响

1.5 具备职能全面的、可编纂的光尝试法式（Protocols），蕴含快照模式、Fv/Fm、Kautsky诱导效应、叶绿素荧光淬灭分析（quenching）protocols、LC光响应曲线、PAR等

2. 技术参数

2.1 光源系统

l   成像面积：13x13 cm；

l   光源板类型：双色光源，617nm红光+450nm蓝光，或617nm红光+白光

l   光化光：光强2000 μmol photons m-2 s-1，可升级至3000 μmol photons m-2 s-1；双

色光化学光可按分歧比例搭配使用，以便尝试分歧光质对作物／植物的光合效益

l   鼓和光闪：光强4000 μmol photons m-2 s-1，可升级至6000 μmol photons m-2 s-1

l   丈量光为617nm可调造红光，持续功夫10?s–100?s可调

l   光源板：4块大型高强度封装LED光源板，每个光源板由36颗LED阵列组成，光源

板有效面积与成像面积一样13×13cm；高强度高不变性LED提供持续、不变、均一的光源，不会由于用大量光强弱的LEDs（好比几百个）造成光源不不变、寿命短等问题（使用大量弱光LED用于添补每个LED的不及，会造成系统犯错率的提高，任何一个LED出现问题城市造成系统的不不变甚至不能使用）

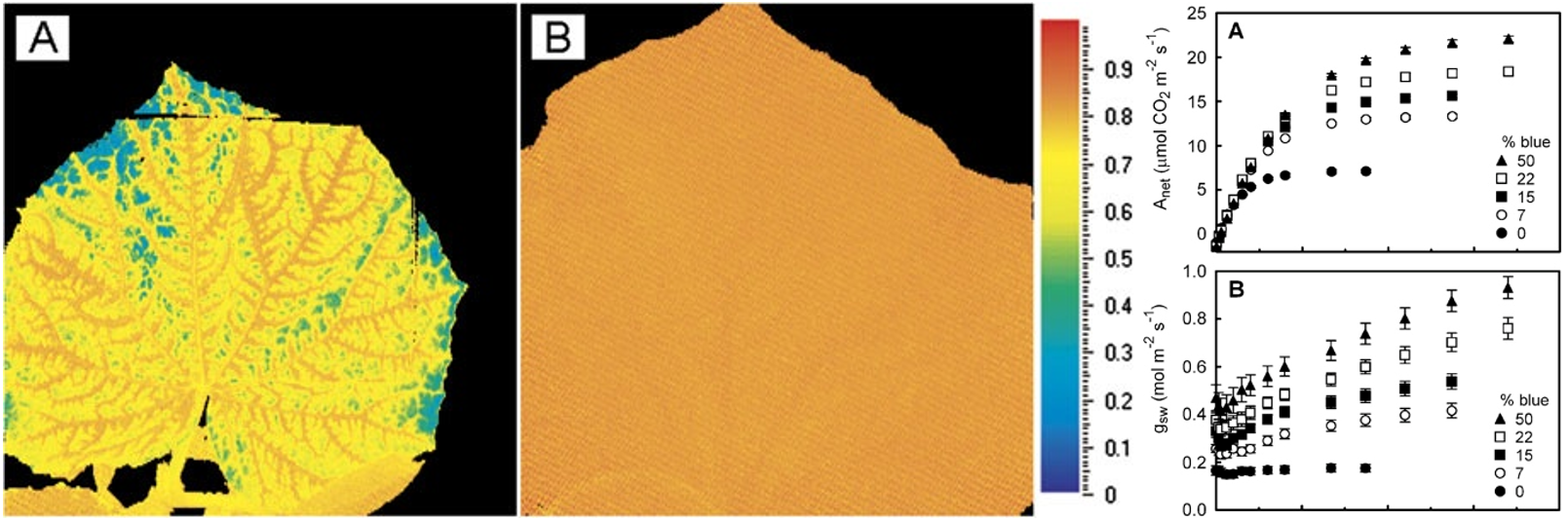

左图A为100％红色光源前提下黄瓜叶片的Fv/Fm，左图B为30%蓝色光源前提下黄瓜叶片的Fv/Fm；右上图为光合作用强度随光照强度（分歧比例蓝色光）的关系，右下图为气孔导度随光照强度（分歧比例蓝色光）的关系

2.2 丈量参数

l   叶绿素荧光参数：Fo, Fo’, Fs, Fm, Fm’, Fp, FtDn, FtLn, Fv, NPQ_Dn, NPQ_Ln, Qp_Dn,

Qp_Ln, qN, QY, QY_Ln,  Rfd，ETR等60多个叶绿素荧光参数，每个参数均可显示二维荧荣耀色图像

l   OJIP急剧荧光动力学分析：可测定OJIP急剧荧光动力学曲线，给出OJIP曲线和26个

参数，蕴含F0、Fj、Fi、Fm、Fv、Vj、Vi、Fm/F0、Fv/F0、Fv/Fm、Mo、Area、Fix Area、Sm、Ss、N、Phi_Po、Psi_o、Phi_Eo、Phi–Do、Phi_Pav、PI_Abs（基于吸收光量子通量的“机能”指数或称生计指数）、ABS/RC（单元反映中心的吸收光量子通量）、TRo/RC

（单元反映中心初始捕获光量子通量）、ETo/RC（单元反映中心初始电子传递光量子

通量）、DIo/RC等；

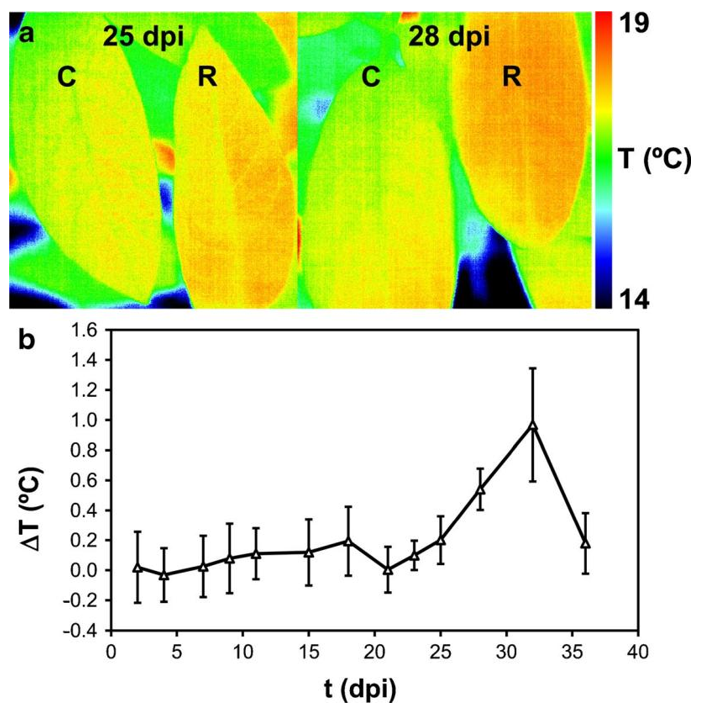

l   可测PAR，可对植物叶片、植物组织、藻类、

苔藓、地衣、整株植物或多株植物、96孔板、384孔板等进行成像分析，能够反映丈量对象的现实温度，解析度：640*512像素，活络度：0.03℃

2.3  CCD镜头

l   逐行扫描CCD

l   分辨率: 1360×1024像素

l   有效像素大。翰坏陀8.6?m×8.3?m

l   像元尺寸：6.45?m×6.45?m

l   功夫分辨率：不低于每秒50；

l   A/D 转换分辨率：不低于12位（4096灰度色阶）

l   通讯模式：千兆以太网/USB+蓝牙（有线+无线）双通讯模式；

l   运行模式：1）动态视频模式，用于植物光合效能参数丈量；2）快照模式，可用于GFP

蹬撰光蛋白和荧光染料丈量

2.4 系统节造法式与分析软件

l   分析软件菜单：实况测试、尝试法式选择、成像预处置、成像分析了局等菜单，可3D

显示温度；

l   内置尝试法式：Fv/Fm、Kautsky诱导效应、荧光淬灭分析、光响应曲线、OJIP急剧荧

光动力学分析

l   用户自界说法式：利用菜单中的向导法式模版，可自由创建新的尝试法式；可设按时

间（如丈量光持续功夫、光化学光持续功夫、丈量功夫等）、光强（如分歧光质光化学光强度、鼓和光闪强度、调造丈量光等），具备专用尝试法式说话和剧本

l   自动沉复分析：可设置一个尝试法式自动无人值守循环成像丈量，沉复次数及距离时

间客户自界说，成像丈量数据自动按功夫日期存入推算机（带功夫戳）；

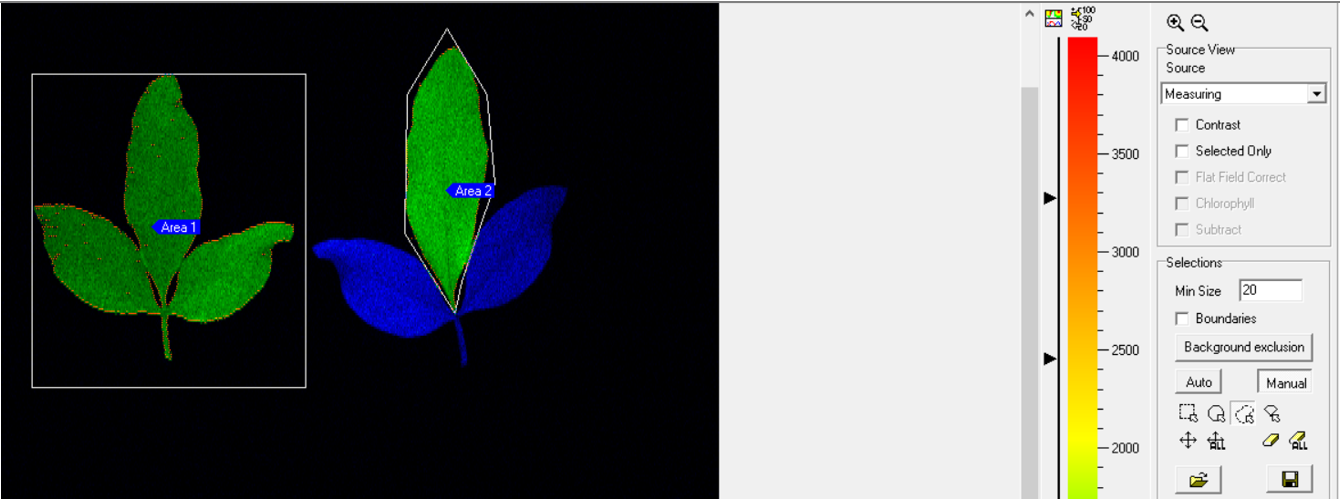

l   成像预处置：可自动选区或手动选择分歧状态、分歧数量、分歧地位的区域，手动选

区的状态可所以方形、圆形、肆意多边形或扇形；也可通过软件自动鉴别多个样品或区域。软件可自动丈量分析每个样品和选定区域的荧光动力学曲线及相应参数，样品或区域数量不受限度（>1000）

l   数据分析模式：信号推算再均匀（算数均匀值）和信号均匀再推算模式，在高信噪比

的情况下选用信号推算再均匀模式，在低信噪比的情况下选择信号均匀再推算模式以过滤掉噪音带来的误差；在高信噪比的情况下选用“信号推算再均匀”模式，在低信噪比的情况下选择“信号均匀再推算”模式以过滤掉噪音带来的误差

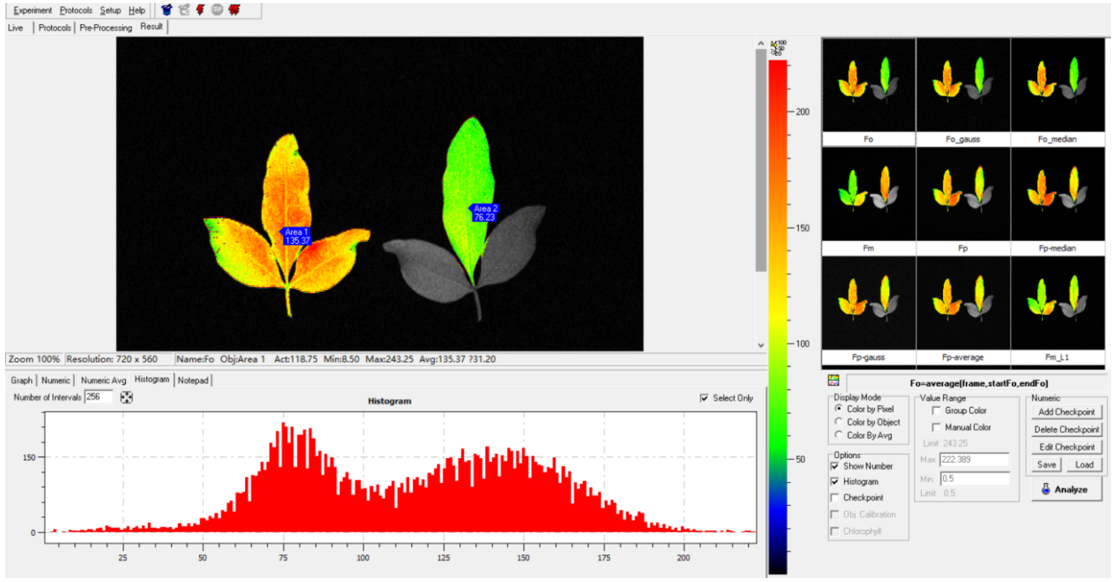

l   成像及数据显示：高功夫解析杜撰光动态图、直方图、分歧参数成像图，分歧ROI的

荧光参数列表及温度属性

l   快照（snapshot）模式：通过快照成像模式，能够自由调节光强、快门功夫及活络度得

到清澈凸起的植物样本稳态荧光和瞬时荧光图片；

3. 系统组成及尺寸

l   主件部门：叶绿素荧光成像；表形尺寸（W×D×H）：471 mm(W)×473 mm (D)×512 mm (H)；样品平台36x30cm，高度7级可调

l   内部容积（L）：不低于46L

l   防护镜，软件，说明书，数据线电源线，中英文说明书等；

产地：欧洲
