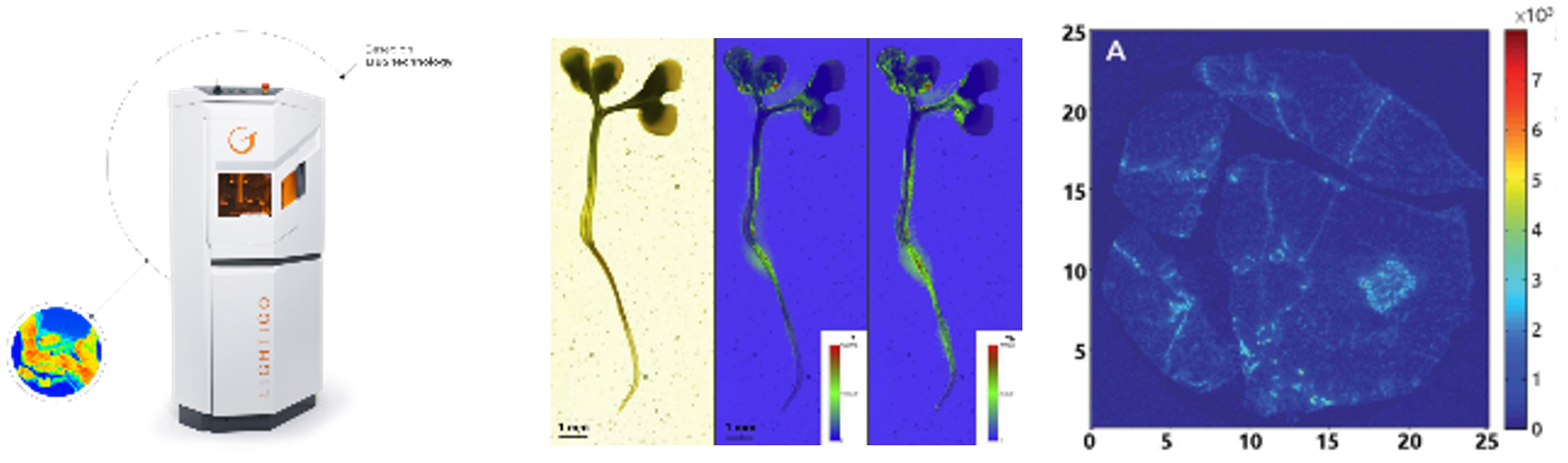

FireFly元素散布成像急剧分析系统基于LIBS元素分析技术
，单次丈量即可检测元素周期表中险些所有元素、样品毋庸预处置、可能进行样品表表或者剖面元素散布成像丈量、对样品险些无危险无亏损
，可利用于环境科学、植物科学、动物科学、海洋科学、生物医学食品科学等各个领域。

FireFly面向尝试室科研利用设计
，独具特色尤其是微区扫描丈量和通例扫描丈量自动切换职能
，是Lightigo公司最新一代LIBS元素分析系统。Lightigo公司由布尔诺科技大学激光光谱尝试室在20余年LIBS研发和利用钻研经验的基础上创建
，也是CEITEC（欧洲工程技术中心）的唯一下属公司, 其研发团队在国际上广为认可
，并颁发大量科研文件（见后附）。

职能参数

合用于所有固体样品

检测极限1-100 ppm

空间分辨率10-150 μm

2D元素散布成像丈量和纵深成像丈量；

单次成像扫描面积100 mm×100 mm；

最大丈量速度100HZ

尝试近乎零成本

单次丈量即可得到元素周期表中险些所有元素信息
，蕴含：Li、Be、Mg、Na、N、C等

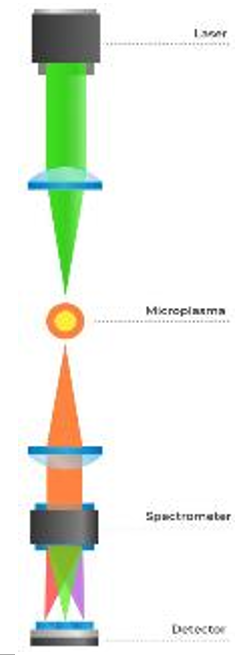

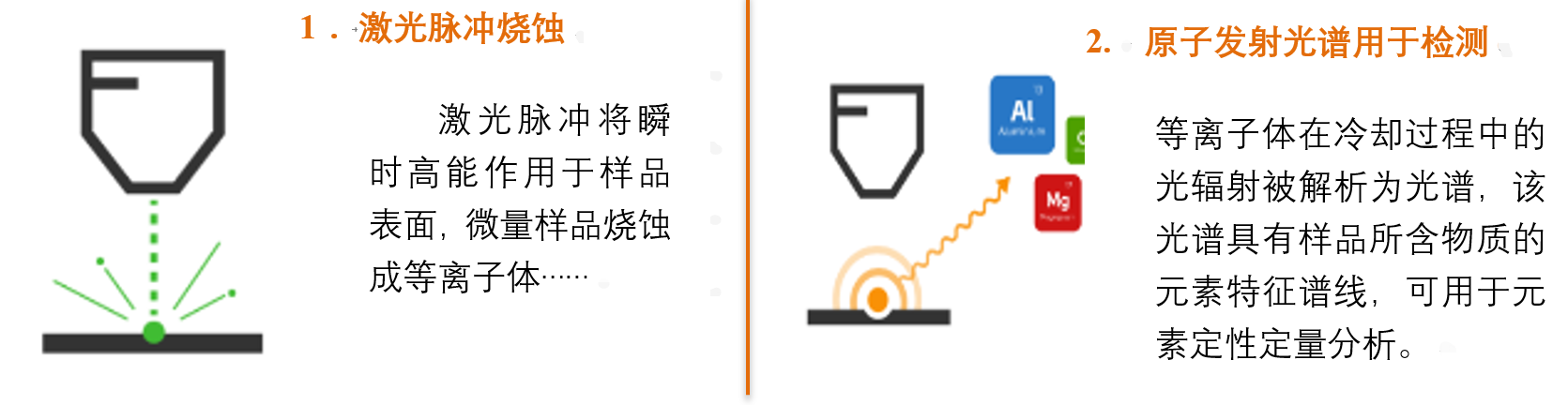

丈量道理

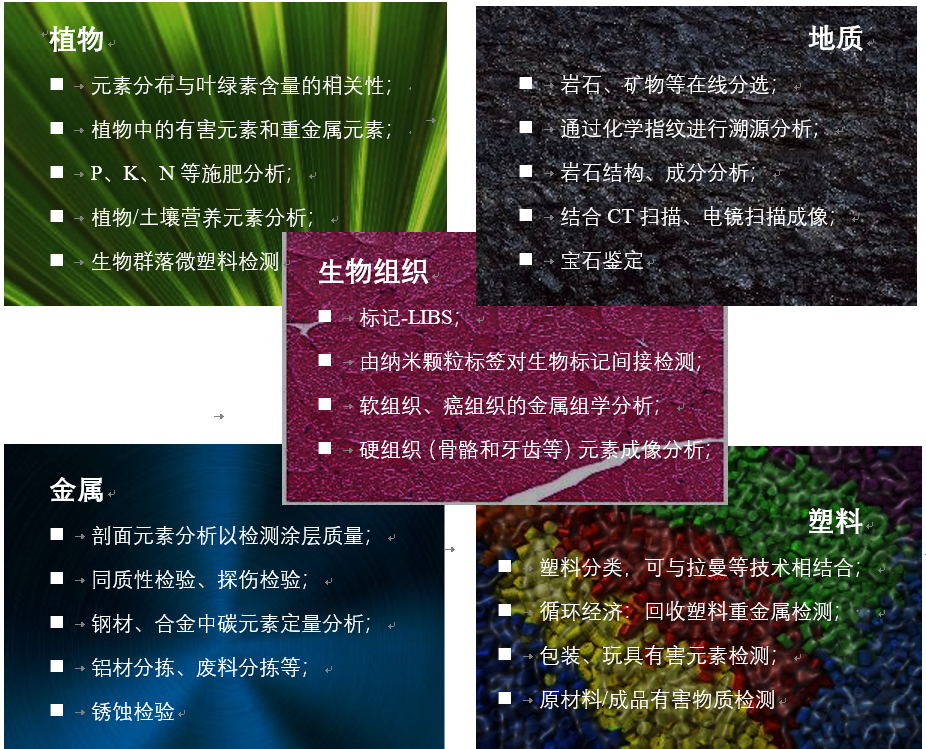

利用方向

技术优势

1. 视野清澈：再不用忍受吞吐图像

n 激光烧蚀光路与专用样品显微光路相结合
，清澈出现待测样品

n 双照明模式
，适合更宽的光谱领域或者更多样品类型：

ü 线性LED样品照明；

ü 散射LED样品照明

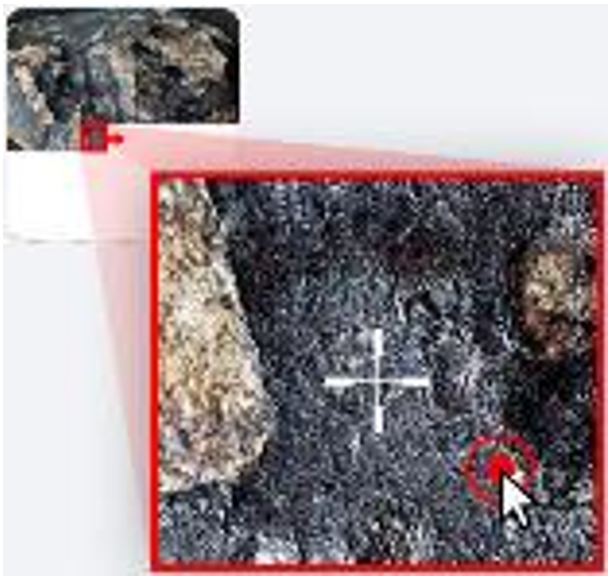

2. 急剧定位：放大样品视野后再不会迷失烧蚀定位点

n 可在多个样品观察窗之间自由切换

n 通过鼠标点击观察窗中的样品点即可移动样品

n 可创建整体样品观察窗

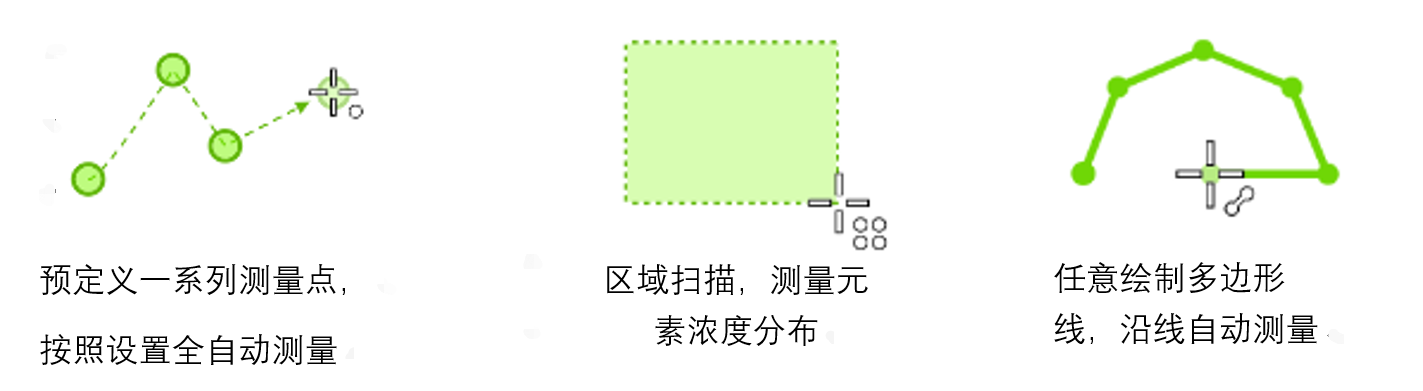

3. 多模式丈量：无论只丈量几个点还是大领域扫描都操作便捷

多点丈量                                          区域扫描                                      线性扫描

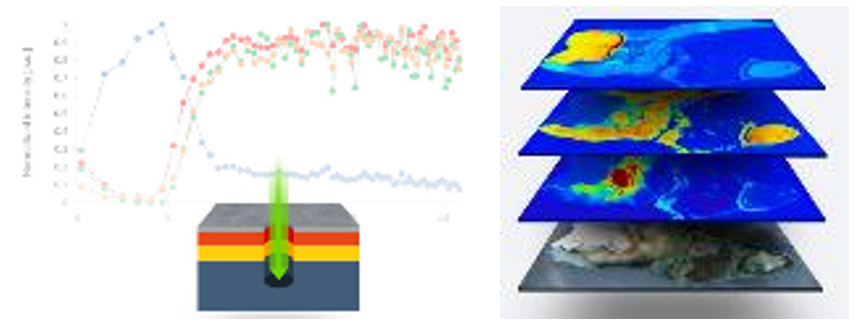

剖面丈量

可对每个丈量点设置单次丈量脉冲个数和丈量次数：

n 屡次累积丈量可能提升信噪比和检测极限；

n 剖面丈量可检测资料分歧档次的组成；

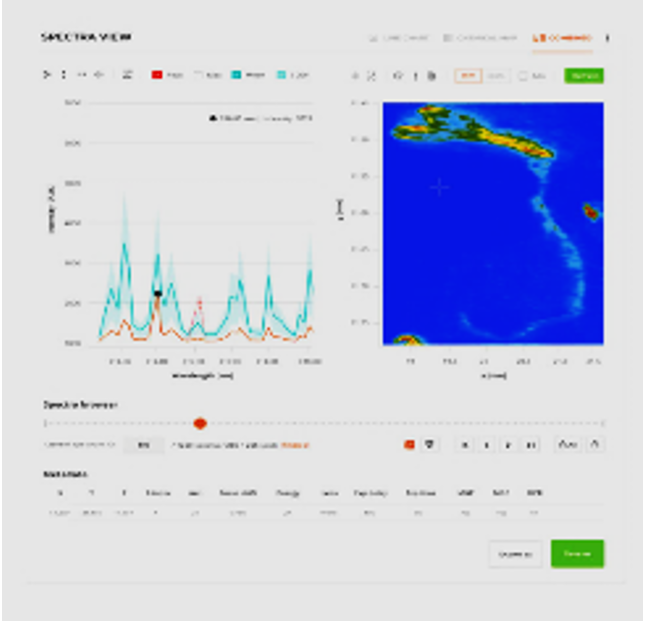

4. 了局出现方式矫捷直观
，蕴含谱线数据和元素散布成像数据

n 平移、滚动、缩放、扭转显示色彩直方图；

n 具备最大值、均匀、尺度差、峰值曲线叠加等职能
，使谱线评估单一急剧；

n 对分歧元素急剧沉新成像显示浓度散布；

n 通过唯一元数据进行谱线过滤；

n 具备NIST及Lightigo LIBS数据库原子发射谱线；

n 可导出ASCI、Bitmap或者Lightigo数据体式

5. 元素散布成像分析能力

一次成像丈量即可获得所有元素的浓度散布数据
，可天生肆意元素的浓度散布图像

n 单次成像面积100 ×100 mm²；

n 最大丈量速度100HZ
，谱段领域可蕴含UV-NIR；

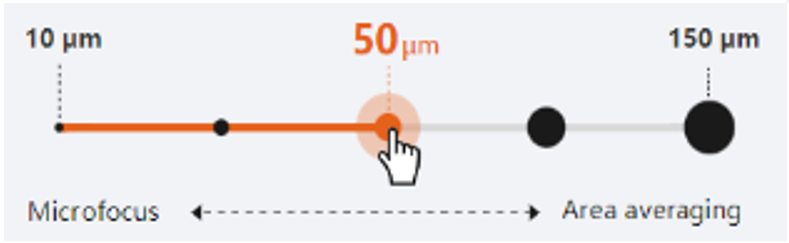

n 分辨率为10--150 ?m；

n 耗时：50μm丈量距离即512 DPI
，扫描1 cm²仅需8分钟；

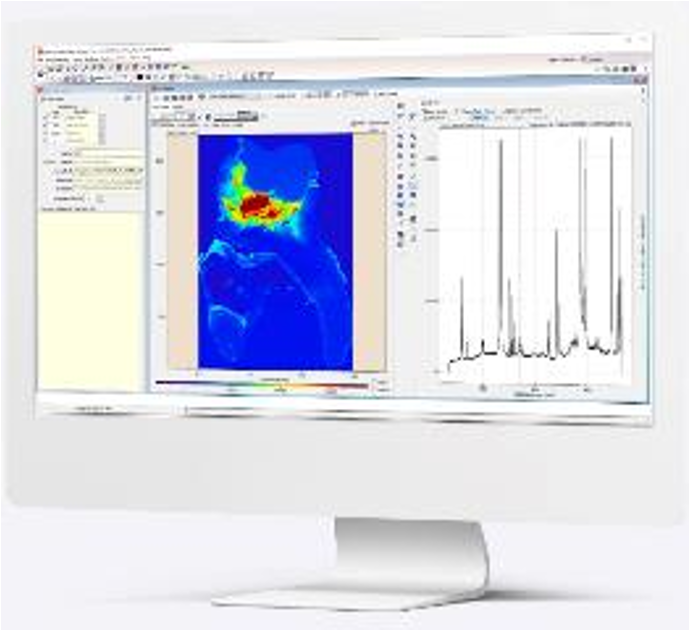

6.ImageLab数据分析处置软件：基于EPINA ImageLab的高级多传感器图像工具

n 数据处置职能：算数运算、数据校对、去噪、滑润
，等；

n 多元统计分析：PCA、聚类分析、SIMAP、PLS/DA、RDF、VCA、MNF；

n 图像分析：多传感器图像、差值、回归、方差图、信号散布分析
，等；

n 数据可视化：可与相片、图像融合、3D图像表表、蒙版编纂器相结合

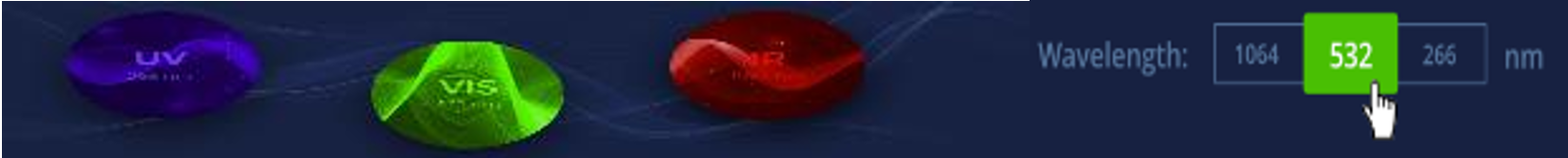

7. 通过软件自动切换激光波长

适应具体利用选择相应的激光脉冲波长
，毋庸手动调试

n 若需较幼的烧蚀点或者高吸收率
，可选择UV 266nm引发波长；

n 若需较高的引发能
，可选择IR 1064nm引发波长；

n 或者直接选择折中通用的VIS 532 nm

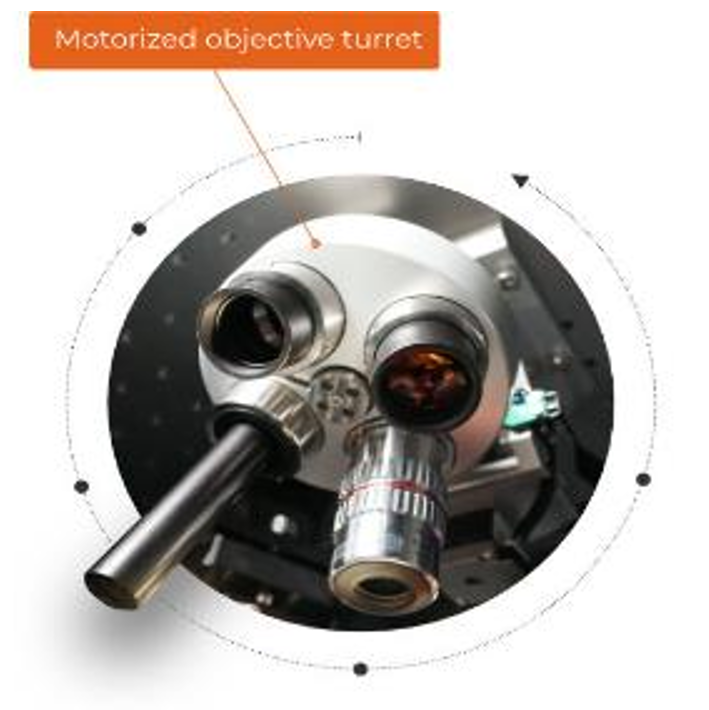

   8. 多物镜自动旋转塔轮

解决分歧的光学利用规划时回绝折中妥协
，通过软件点击即可自动旋转物镜塔轮
，实现分歧倍数物镜之间的切换

n 分歧放大倍数的多个物镜
，保障清澈观察样品；

n 高激光危险阈值物镜
，用以在长焦深模式和微区模式下都将激光精确聚焦

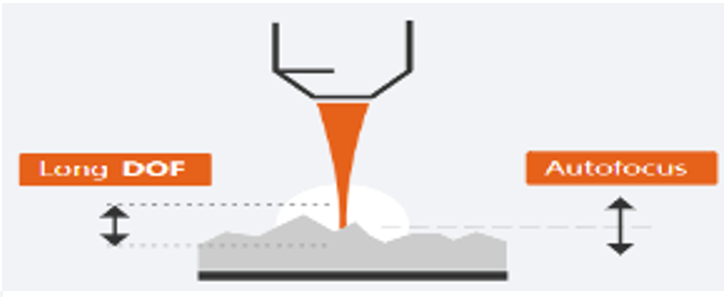

9. 激光自动聚焦

表表不平的样品
，在丈量过程中可能产生信号颠簸或者激光失焦。FireFly能解决这个问题：

n 在丈量过程中可能自动对焦；

n 专用长焦距物镜；

自动聚焦样品台
，使得通过节造软件即可调节样品表表的激光引发面积；

n  图像丈量技术使其微分辨辨率可达20μm以下

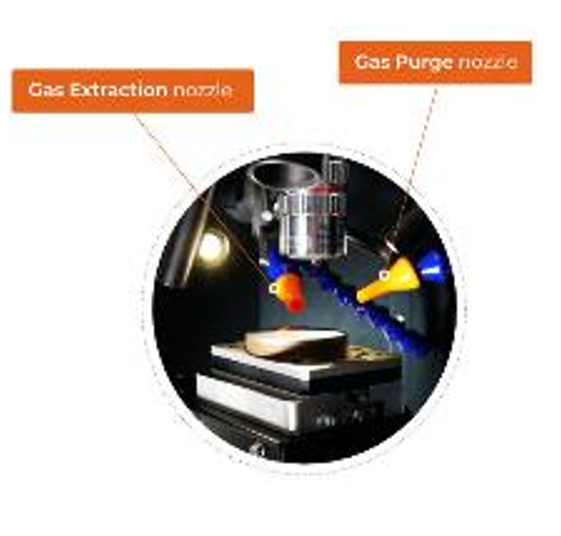

10.   气体？

n 吹气？

ü       清洁样品表表
，预防丈量点向其周围丈量点的信号“拖尾”景象

ü       创建惰性气体环境
，显著加强检测极限

n 抽气？

ü       抽出可能有毒的激光烧蚀气体和尘埃

ü       维持光学元件清洁

11.   主题部件：多种配置可供选择
，我们凭据您的需要推荐最具性价比配置

n 激光器：发出激光脉冲在样品表表引发等离子体

ü       DPSS二极管激光器
，较传统FPSS激光器寿命长、不变性高；

ü       效能高、耗能低、毋庸水浴造冷
，可24/7陆续工作；

ü       可衰减器不变能量调节、在线能量监测、分歧激光脉冲波长自动切换

n 光谱仪：捕获等离子体辐射（UV-NIR）
，并解析为高光谱

ü       幼体积多通路Czerny-Turner光谱仪

ü       高机能 Echelle光谱仪

n 检测器：纪录光谱信息

ü       CMOS检测器；sCMOS或EMCCD检测器；isCMOS / iCCD检测器

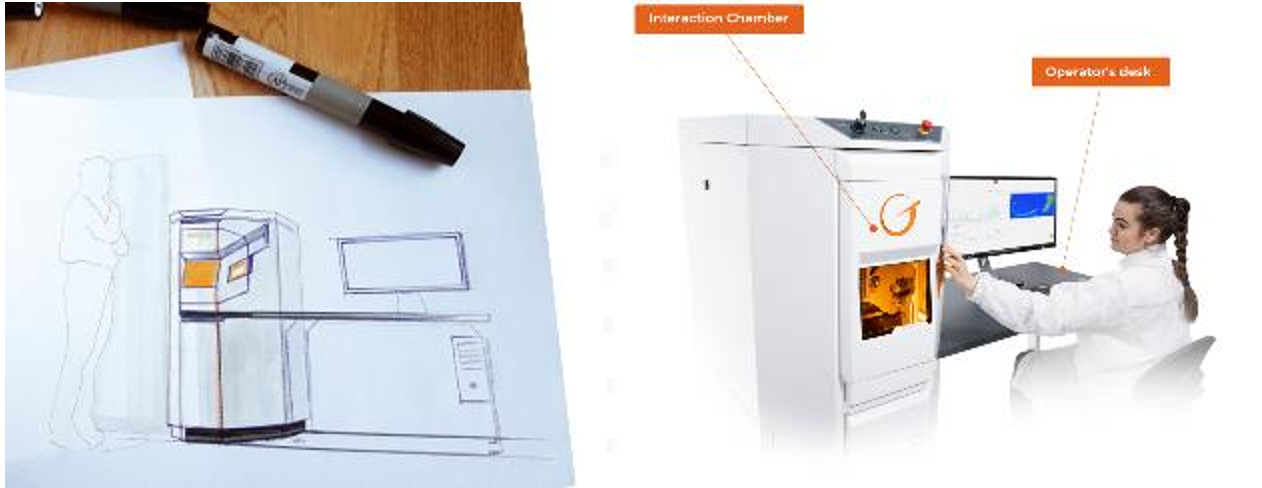

12.   人体工学设计：进行长功夫的尝试
，应该预防任何不便

FireFly的设计
，全力让尝试人员以舒服和高效的姿势全情投入尝试：

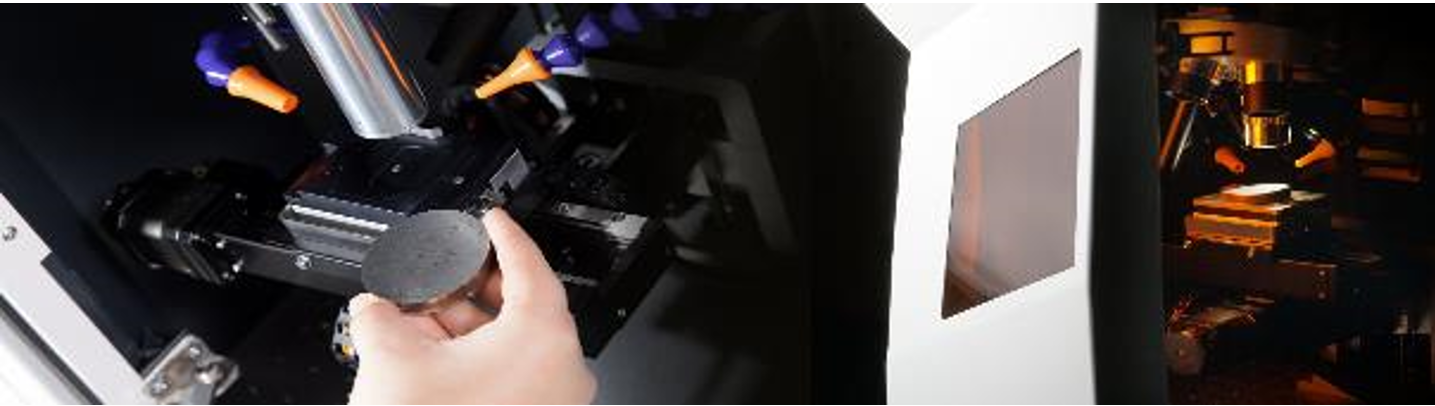

n 正面样品窗宽敞
，便于尝试人员观察反映区和激光烧蚀；

n 侧面样品窗使得尝试人员坐在推算机前也可观察反映室；

n  坐在推算机前也可轻松打开样品室门
，取送样品。

13.   其它

n 可为分歧用户创建分歧操作权限；

n 系统设置能够保留和加载；

n 丈量均一标样进行初始自检
，显示和追踪系统机能；

n 大无数丈量都可参照“导航”实现；

n 用户活动自动天生日志
，可浏览和导出；

n 内置同步时钟
，可通过TTL脉冲和BNC接口与表部设备进行同步

规格：720 × 830 × 1500 mm, 250 kg                    产地：捷克
