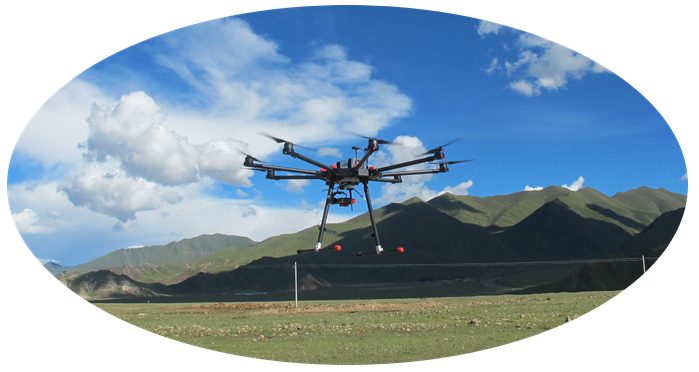

Ecodrone^?UAS-8多职能无人机遥感系统

Ecodrone^?UAS-8多职能无人机遥感系统是南宫NG28生态技术有限公司在自主研发的专业级UAS无人机系统的基础上，选取国际先进的光谱成像传感器技术，研发集成的专一农、林、生态环境监测、地矿勘查领域的专业遥感丈量系统。

其重要技术特点如下：

l自主研发8旋翼专业无人机平台，垂直起降，一键返航，高精度GPS定位，？仄髟谙咄即，地面站在线监测。

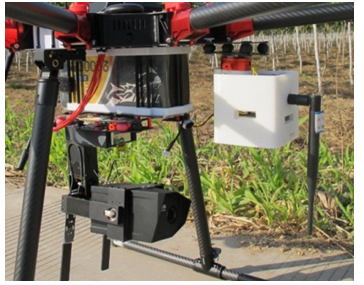

l？槭缴杓啤⒆炒蟮目衫┐蠡芎图嫒菪，可同时搭载2种分歧的监测设备，可自由更换监测设备、满足各类野表监测要求。

l可选配RGB成像、多光谱成像、高光谱成像、红表热成像、气体成像、空气质量监测系统及3D LiDAR等多种传感器。

l全方位顶尖专家支持，蕴含无人机专家、遥感专家、生态环境专家等。

l专业无人机遥感技术支持、培训，技术服务。

1技术参数

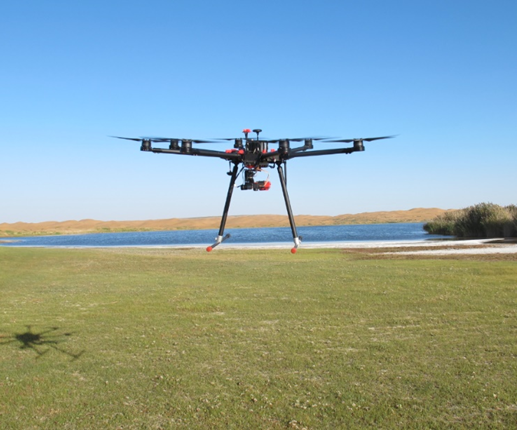

（1）无人机平台

l电机数量：8个无刷电机

l对称电机轴距：1200mm

l空机沉量：5000g（未蕴含电池）

l最大腾飞沉量：16000g

l有效载荷：6000g

l表形尺寸：1632mm×1632mm×650mm(螺旋桨、GPS支架均发展)400mm×400mm×550mm(机臂、螺旋桨、GPS支架折叠)

l运输尺寸：650mm×650mm×700mm

（2）动力系统

l最大悬停功夫： 50min（无负载），40min（负载多光谱成像）

l悬停精度（GPS模式）优于：垂直:±0.2m；水平:±0.5m

l最大俯仰角度：25°

l最大旋转角速度：俯仰轴：300°/s，航向轴：150°/s。

l最大升、降速度：5m/s、3m/s

l最大可接受风速：10m/s（5级风可安全飞行）、瞬间可接受13m/s (6级风)

l最大水平飞行速度：≥18m/s（无风环境）

l最大飞行海拔高度：≥5000m

l抗风能力： 6级（11m/s，40km/h)

l抗雨能力：细雨气象可执行作业工作，但是不推荐雨天作业

（3）电池系统

l容量：22000mAh

l电压：22.8V

l能量：501.6Wh

l电池整体沉量：约2330g

l额定功率：双路1400W

（4）飞控系统

l型号：选取开源框架，集成自主双机热备份飞控。

l？仄鞴ぷ髌德剩840MHz

l通大通讯距离（无滋扰、无反对）：≥15km

l等效全向辐射功率（EIRP）：10dBm@900M、13dBm@5.8G、20dBm@2.4G

l视频输出接口：HDMI，SDI，USB

l协同职能：支持多机互联

l推荐工作环境温度：-10℃至40℃

l地面站（笔记本电脑用户自备）：一站式智能软件系统，具备飞行监控、参数设置、语音报读职能，内嵌地形地貌数据，全自动规划航路，支持一键返航

2 传感器配置

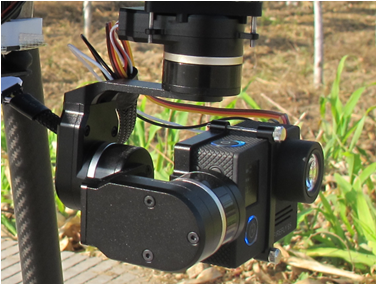

（1）彩色成像（标配）： 4k高清画质RGB镜头，帧频30FPS（最大分辨率4K情况下），2.7k分辨率帧频50FPS，图片分辨率12MP（4000x3000像素），俯仰角-160～+160°，活动跟踪精度±0.1°，光学镜头f/2.8，35mm等效焦距22.6mm，82度HFOV，无畸变，质量88g。

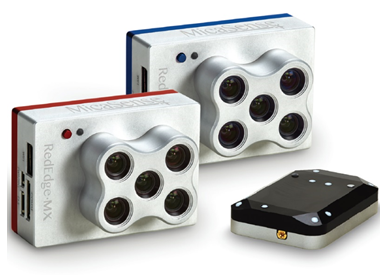

（2）多光谱成像（选配）：兰、绿、红、红边、近红表五波段（5通路）多光谱成像，每像素8cm@120m高度，图像获取速度为每秒1次全数5个波段，12比特RAW，视角47.2°，SD卡存储带地理标签的多光谱图像，全新铝造机身，更耐用，更耐高温，沉量232g。

可选配10通路多光谱成像系统，利用新增通路监测浅水环境（气溶胶、浮质等），具体分析叶绿素效能或红边坡度。两相机波段可肆意互换使用，允许用户创建多种新的指数模型及具体分析？捎隕coDrone^? UAS-4/8无人机平台组成即飞即用（Ready-to-fly）系统。

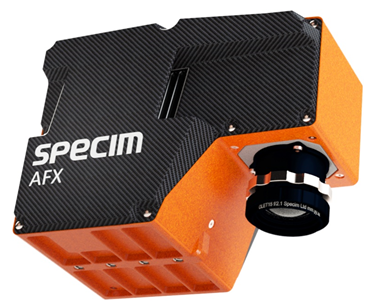

（3）高光谱成像（选配）：专用于轻幼型无人机平台的VIS-NIR高光谱成像一体化解决规划，整套系统蕴含VNIR/NIR波段高光谱成像仪，微型DPU，高精度GNSS/IMU单元，凭据工作规划全自动数据采集，MROI职能，224波段可自由选择以适利用户聚焦分歧的利用需要，光谱采样高达2.68nm，系统总沉仅2.1公斤（NIR波段为2.4公斤），可与EcoDrone^?无人机组成Ready-to-fly系统，有无云台均可。

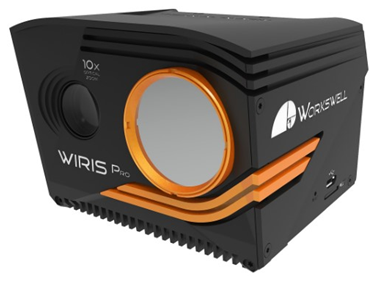

（4）红表热成像（选配）：波段7.5-13.5μm分辨率640×512，活络度30mK（0.03℃），1-14x数码变焦，传感器已经校准并附校准证书，可实时温度丈量分析，温度丈量领域-25℃－ 150℃；内置10倍光学变焦镜头，分辨率1920×1080；19种调色板供使用，在线丈量？裳∨Agro作物水分胁迫成像丈量相机（CWSI、BCI在线丈量）、WIRIS-S安防监控红表热成像相机（30被光学变焦、微光夜视职能）

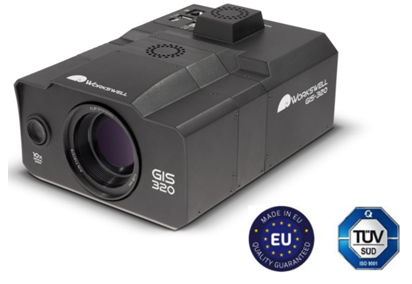

（5）烟雾气体成像（选配）：冷却型InSb FPA探测器（MWIR），扰装像分辨率：320×240 像素；波段领域：3.2-3.4μm；活络度：0.015℃（15mK）；影像纪录：辐射 JPEG、辐射TIFF、可见光JPEG；视频纪录：辐射全画幅红表视频、30Hz， 内置RGB相机，分辨率1920 x 1080，10x光学变焦，减震赔偿。

（6）空气质量监测？（选配）：Ecodrone专利产品，可在线丈量多种环境传染指标蕴含：空气温湿度、CO2、PM2.5/10、VOC、甲醛浓度、光照强度、GPS坐标、功夫戳等。

（7）可选配PlantPen或SpectraPen等便携式地面植物光谱指数丈量仪及其它各类陆基传感器网络。

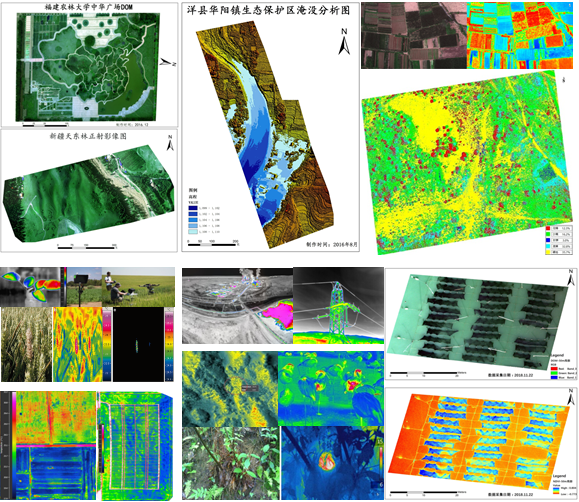

附：利用案例集锦
