PhenoPlot 轻便型作物/植物表型成像分析系统由轻便型表型扫描成像台架、表型光谱成像传感器及分析软件等组成，选取STP（sensor-to-plant）技术，成像单元可沿台架横轴左右自动定位成像(样带式)，高度可调？捎糜谝氨碓唬in-situ）植物/作物表型成像分析、盆栽植物或蒸渗仪系统植物/作物表型成像分析及植物-泥土光谱成像分析等。

重要职能特点:

1) ？槭郊本绮鹱敖峁，轻便、可折叠、可扩大，单人即可拿到大田内对 Plot 样地作物/植物进行表型成像丈量分析，或对基于Soiltron蒸渗仪专利技术的iPOT造就盆、miniPlot样方进行扫描成像分析

2) 标配400-1000nm高光谱成像、900-1700nm高光谱成像，可选配其它波段高光谱成像、RGB 成像、多光谱成像、红表热成像、Thermo-RGB融合成像、叶绿素荧光成像等分歧作物表型成像传感器

3) 标配为单轴样带式扫描成像分析，高度可调，可客户定造XY双轴表型成像分析平台

4) 选取星型组网物联网技术，兼容5G通讯技术，可实现远程节造等职能

5) 内置温湿度、光照度、GPS、时钟（时钟可凭据GPS信息自动校准），可扩大增长传感器如泥土水分、泥土温度、空气CO₂、太阳辐射、冠层温度等

6) 支持组合号令（Protocols），实现自动运行protocols

7) 内置大容量锂电，双路并联，可野表运行8幼时以上

8) 可选配侧面（垂直）光谱成像分析，还可选配旋转式高光谱扫描成像平台

9) 利用于植物/作物表型监测分析、植物/作物生理生态丈量钻延注作物胁婆纂抗性评估、种质资源钻研检测、N含量评估等

重要技术指标:

1) 单轴（X轴）标配跨度(扫描幅度)1.5m，可选配2m跨度，扫描定位精度 1cm

2) 标配最大高度180cm，高度80-180cm可调整

3) 支持组合号令，可设置10条号令protocols，实现系统自动运行

4) 高分辨率 RGB 成像（选配），分辨率达 18MPixels，10 倍光学变焦;可选配一致分辨率多光谱 NDVI 成像镜头

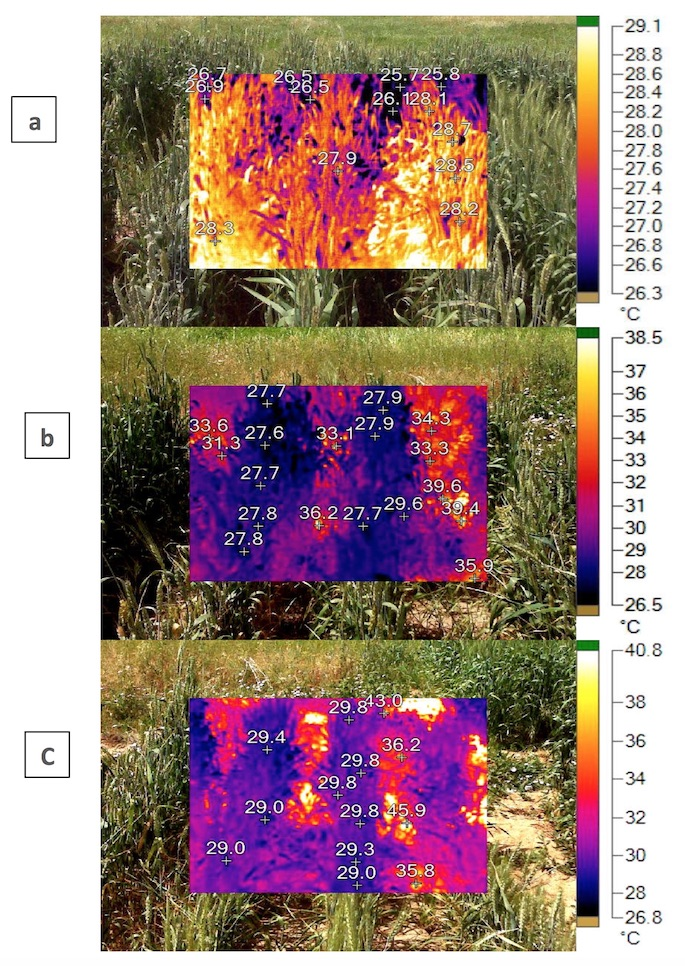

5) 科研级红表热成像（选配）:

a) 分辨率 640x512 像素，温度领域-25～150摄氏度，温度分辨率 0.03 摄氏度

b) 具视频模式和快照模式

c) NUC职能以获得高质量高不变性热成像图，插值职能可形成滑润热成像图（除去马赛克成效）

d) 具备热成像自动分级分级职能

e) 14种调色板，可轻易选配分歧假彩成像

f) USB-3接口或网络接口

g) 多点温度及黑体校准并具校准证书

h) 专业温度分析软件，可形成温度散布曲线、IOR点线区域温度分析、频率直方图、3D温度散布图等

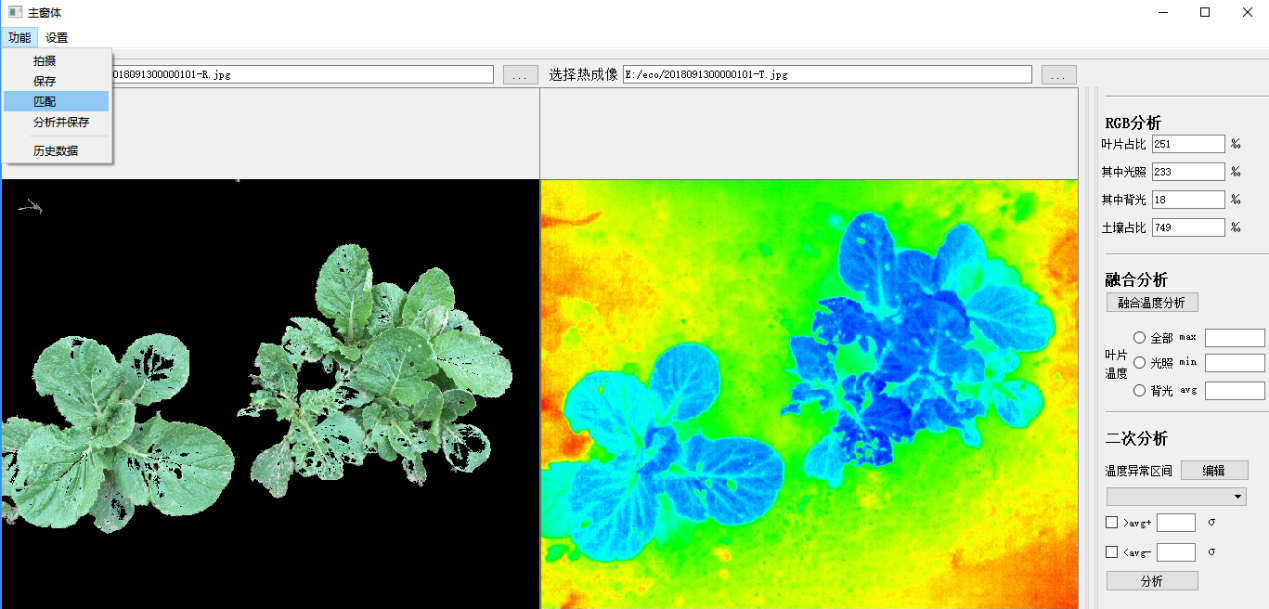

6) Thermo-RGB红表热成像与RGB真彩成像融合技术（选配），可丈量阳光照射叶片的温度和覆盖度等，以精确反映作物气孔导度动态，使作物冠层温度丈量精准分辨阳光照射叶片、阴影叶片及泥土布景，并可进行ROI选分辨析、频率直方图分析显示等

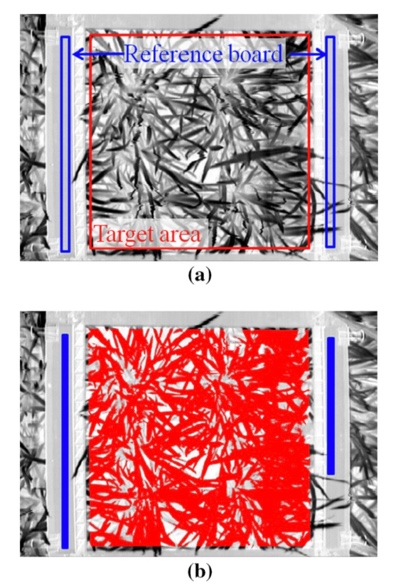

7) VNIR 高光谱成像分析单元

a) 波段领域400-1000nm，波段数224

b) 光谱分辨率 FWHM：5.5nm

c) 空间分辨率：1024像素

d) 视野38度，

e) 信噪比600:1

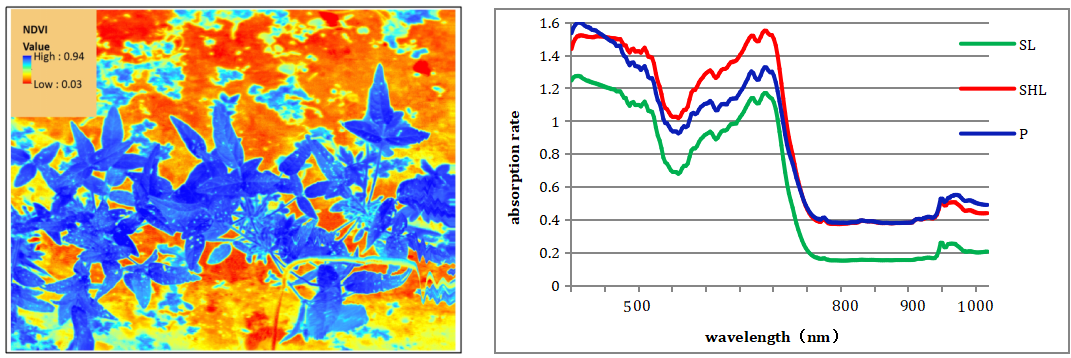

f) 可成像丈量分析作物生化、生理指标如叶绿素含量、花青素含量、胡萝卜素含量、光利用效能、健全指数、覆盖度、胁迫等20多个参数

8) SWIR高光谱成像分析单元

a) 波段领域900-1700nm，波段数224

b) 光谱分辨率 FWHM：8nm

c) 空间分辨率：640像素

d) 视野38度

e) 信噪比1000:1

f) 可成像分析评估作物N素含量、水分含量指标与水分胁迫等

9) 内置空气温湿度、光照度、GPS、时钟，可选配扩大PAR、泥土水分、泥土温度等传感器

10) 内置大容量可充电电池，不低于14000mAh，可在野表运行8幼时以上

11) 可选配植物生理生态监测（客户定造）：蕴含壹温度、壹湿度、茎流、茎杆成长、果实成长、叶片叶绿素荧光监测及光合作用监测等
