  FluorTron植物叶绿素荧光光谱成像分析系统基于高活络度视频光谱成像传感器技术、多通路调造智能LED光源技术及机械视觉叶绿素荧光成像技术，通过叶绿素荧光光谱成像和RedNIR光谱成像，对植物表型出格是光合生理表型进行非接触、非危险、数字化、可视化成像分析（可客户定造高通量表型分析），用于植物表型分析、植物光合生理钻研检测、胁婆纂抗性检测与筛选等。重要技术特点：

• 高活络度叶绿素荧光动态及光谱成像分析，同时兼备time-resolved和spectral-resolved叶绿素荧光分析职能，全面解析叶绿素荧光动态及其光谱个性，每一个参数都具备光谱指纹
• RedEdge-NIR光谱（红边-近红表反射光）成像分析
• 可同时进行植物状态分析，如长度、宽度、投影面积（相对生物量）、凸包面积、圆度等

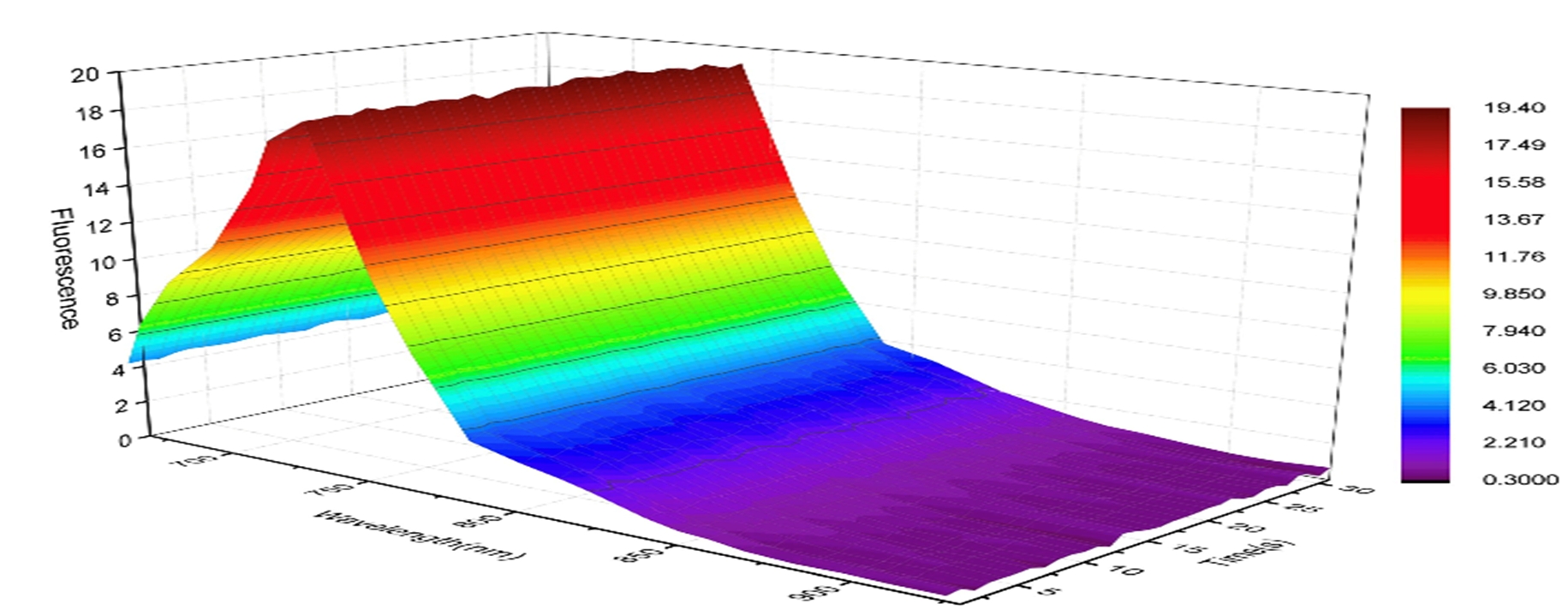

上左图为番茄（DCMU处置样品）叶绿素荧光动态光谱

重要技术指标：

• 叶绿素荧光光谱成像：蕴含红色波段和远红波段如F668、F740、F686（红色波段峰值）、F704、F720、F727、F739（远红波段峰值）、F760、F772等十几个光谱波段叶绿素荧光
• 叶绿素荧光动态成像分析参数：Fo、Fm、Fp、Ft、Fs、Fm’、Fv/Fm（QYmax）、?F/Fm’（YPSII）、Fv/Fo、NPQ、Rfd、Y(NPQ)、Y(NO)、EXC、Fred/Ffr及其它光谱比值指数等
• 红边-近红表光谱成像：665-960nm，24波段，波段宽（FWHM）10-15nm
• 反射光光谱成像分析参数：NDVI、RDVI、OSAVI、MSAVI、ZTM（红边指数）、NIRv、SR、MSR、EVI、GM、CI、R（红度指数）等
• 成像面积：客户定造
• AMS CMV2000 CMOS成像传感器，分辨率2048x1088像素
• 数据抓取速度：≥100光谱立方/秒
• 状态参数：投影面积（相对生物量）、长度、宽度、长宽比、凸包面积、ROI面积、圆度等常见状态参数
• 像元大。5µm
• 光学镜头：C口（C-mount）
• 光谱成像功耗：15W
• 引发光：蓝色LED引发光源，可选配多引发光
•
  ？槭浇峁，具备可扩大性，可扩大选配高光谱成像、Thermo-RGB红表热成像等
• 侧面多职能高光谱成像（选配）：
  1. 高光谱成像：光谱领域400-1000nm，光谱通路448，帧频330fps，FOV 38度，信噪比600:1，具备MROI职能
  2. 多光谱成像：可自由选择感兴致光谱波段，进行高活络度多光谱成像
  3. 空间分辨率：1024 x像素，具体凭据植物高度领域而定
  4. 可成像分析作物生化、生理指标、光利用效能、健全指数、覆盖度、胁迫等近百种参数
  5. UV-MCF成像分析：可对植物紫表光引发荧光进行成像和光谱分析，蕴含叶绿素荧光成像及光谱分析、BGF蓝绿荧光成像及光谱分析、相应光谱比值参数、荧光光谱分析、ROI分析等

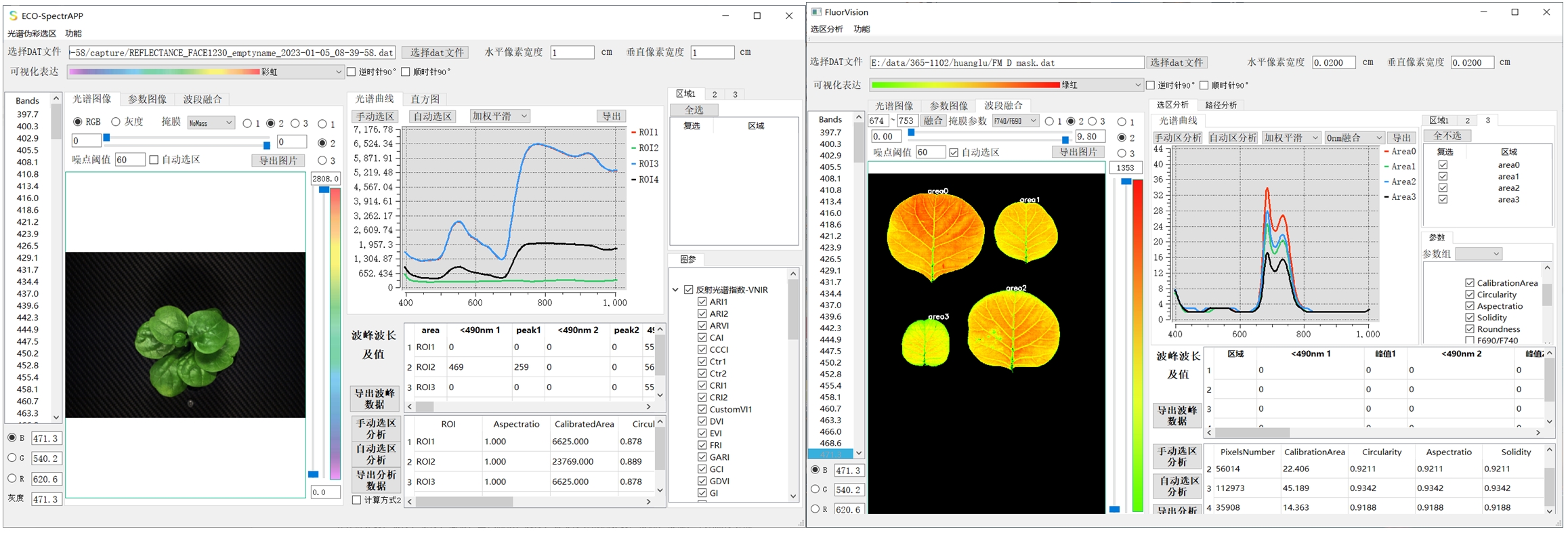

  6. SpectrAPP高光谱成像分析软件及FluorVision高光谱荧光成像分析软件，可进行光谱融合、ROI选分辨析、面积校准、频率直方图、自动鉴别分歧波段峰值并分析其比值等，近百种参数一键分析

1. 壹积指数参数/结构指数：NDVI、RDVI、MSR、SAVI、MSAVI、TVI、MCARI、MTVI、EVI等
2. 色素指数（蕴含叶绿素指数、胡萝卜素指数、花青素指数等）：VOG1、VOG2、VOG3、GM1、GM2、TCARI、CI、CCCI、TCARI/OSAVI、SRPI、NPQI、NPCI、CTRI、CAR、CRI550、CRI700、CRI550_515、CRI700_515、DCabCxc、DNIRCabCxc、SIPI、PSSRa、PSSRb、PSSRc、PSNDc、ARI等
3. 叶黄素循环色素指数：PRI570、PRI515、PRIm1、PRIm2、PRIm3、PRIm4、PRIn、CI等
4. 色彩指数：蕴含红度指数、绿度指数、兰度指数、比值指数等，可分辨100多种色彩波段
5. 生理生态指数：蕴含健全指数HI、衰老指数PSRI、叶绿素荧光指数CUR等
6. 光合物候指数：CCI、NIRv、?PRI等
7. N素指数：DCNI、TCARI1510、MCARI1510、GnyLi、NDNI、NRI1510、N870,1450、N850,1510等（除DCNI表，其它必要选配900-1700nm高光谱）
8. 水分指数
9. 一阶导数、二阶导数
10. 高光谱荧光指数：Fb、Fg、F685、F740、F685/F740（反映植物胁迫）、F735/F700（反映叶绿素含量）、Fb/F685、Fb/F740、Fg/F685、Fg/F740、频率直方图、截面分析等

利用案例——番茄DCMU尝试：

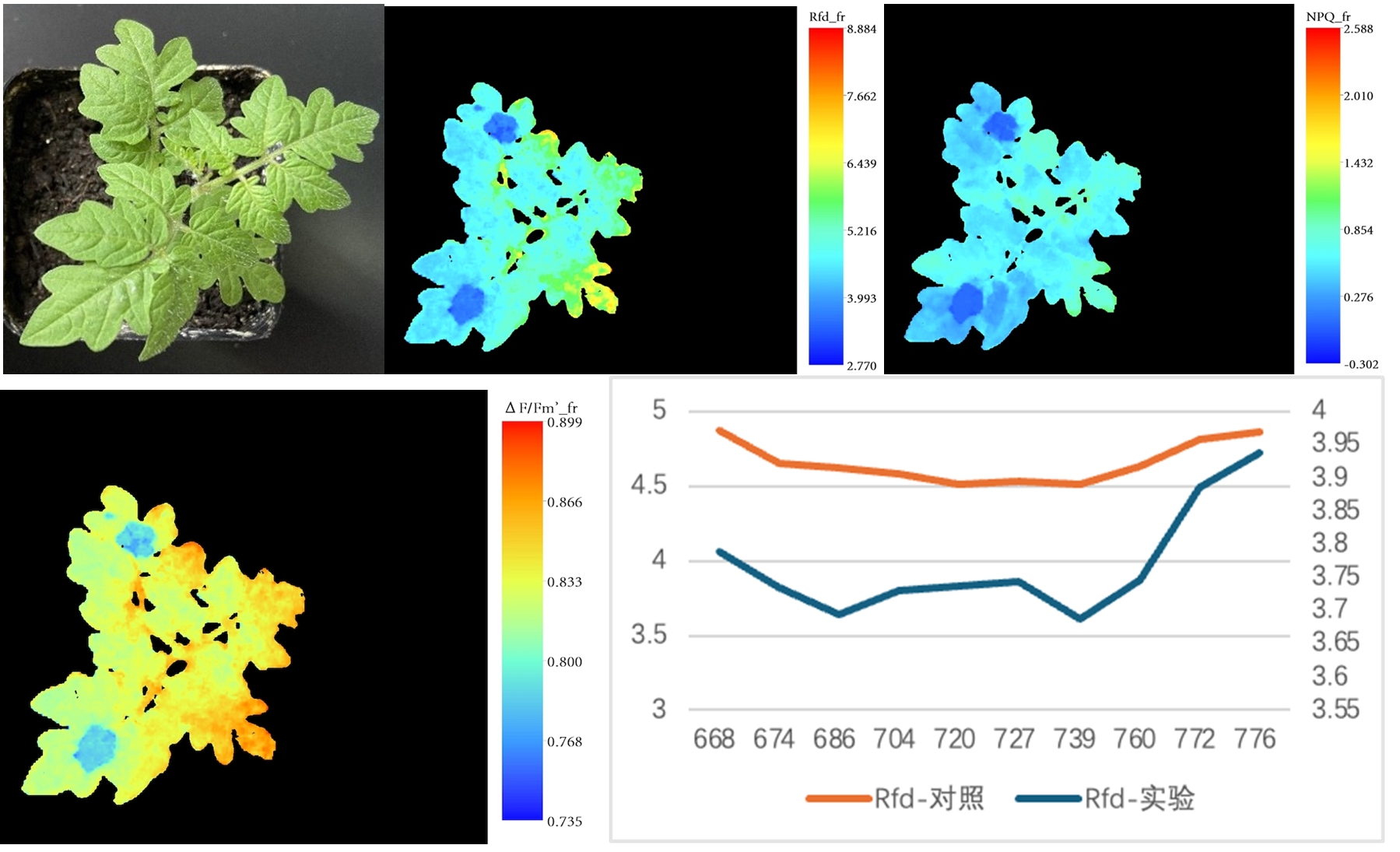

上图自左至右顺次为：DCMU处置后的番茄苗、Rfd、NPQ
；下左图为有效光量子产量YPSII（?F/Fm’），下右图为施药区域（荧光参数图中2个深蓝色黑点区域，拔取旁边一致大幼区域作为对照区域）及对照区域的Rfd光谱响应
