PhenoTron^®-XYZ植物表型成像分析系统，是南宫NG28生态技术公司基于国际先进光谱成像传感器技术和自主研发的XYZ植物表型自动扫描平台，设计出产的一款合用于尝试室或温室高通量植物表型分析系统：

♦国际驰名高光谱成像技术公司Specim（芬兰）高光谱成像传感器

♦Thermo-RGB^©红表热成像与可见光成像融合分析技术，可实现
？睾驮谙咄即

♦FluorCam叶绿素荧光成像技术

♦平台选取STP（Sensor-To-Plant）技术和在线视觉监控

♦可选配基于蒸渗仪技术的iPOT数字化造就盆，全面监测沉量变动、泥土水分与温度，及叶片温度、叶绿素荧光、茎流、光合作用等生理生态参数

♦可选配台面式表型分析平台，XYZ装置在样品平台上，出格适合尝试室组培苗和种苗表型分析、种质资源检测等

♦利用于种苗与组培苗表型检测、作物表型钻研分析、植物生理生态钻延注光合生理钻延注种质资源检测、胁婆纂抗性评估与筛选等

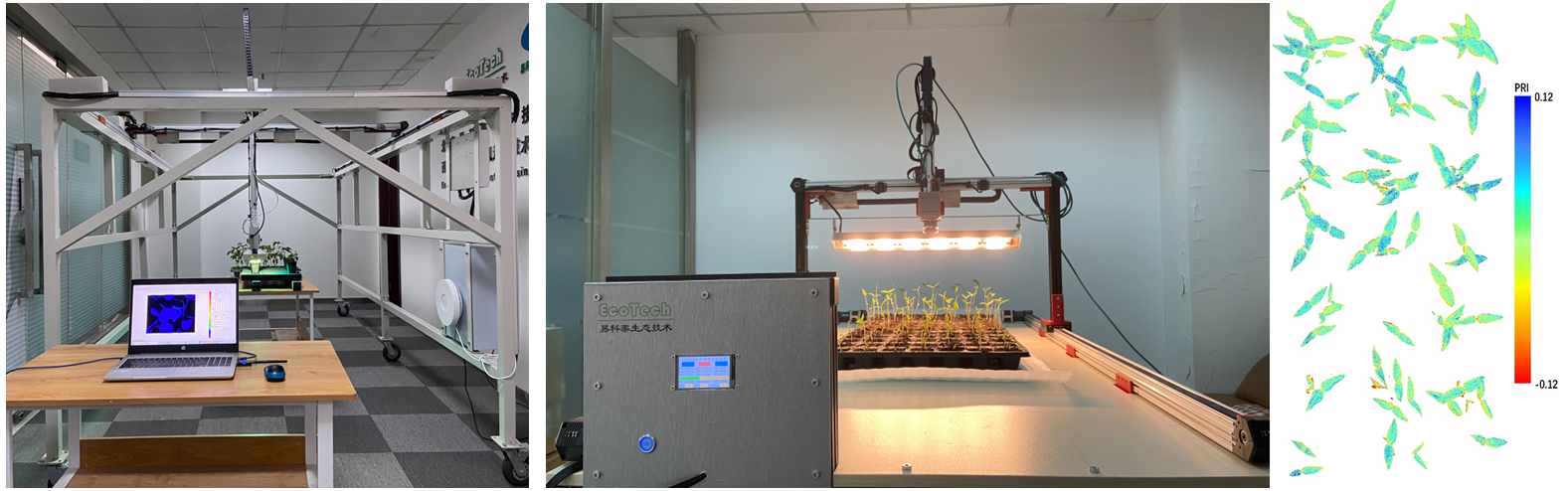

自左至右顺次为：PhenoTron^®-XYZ植物表型成像分析系统（可移动）、台面式PhenoTron^®-XYZ植物表型成像分析系统、绿豆种苗高光谱成像分析（PRI）

重要技术指标

 1）平台选取STP技术，嵌入式主控系统，全中文操作界面，触控屏+PC端GUI软件双沉节造，可无线节造

 2）XYZ三轴全自动运行，精准定位扫描成像分析，运行精度1mm

 3）支持组合号令，可自界说Protocols，自动执行XYZ三轴移动、终场、光源开关、快门触发等

 4）支持地位影象，可一键注册、纪录、保留、读取XYZ坐标信息，自动移动精准定位采集Thermo-RGB及FluorCam叶绿素荧光成像数据

 5）机械视觉监控：监控镜头经过算法校准，在线监督全域植物状态和自动扫描成像，通过注册XYZ自动定位采集RGB、红表热成像、FluorCam叶绿素荧光成像数据，并在线监控全过程

 6）标配台面式XYZ三轴有效行程：X轴80cm，Y轴有效扫描长度180cm，Z轴可起落领域30cm

 7）400-1000nm高光谱成像：

a) 光谱通路448，具备MROI职能，凭据需要自由选择感兴致光谱波段，削减数据冗余

b) 帧率：330FPS（满。，适应多种丈量场景，尤其对容易摆动的植物，保障最佳的成像成效

c) 光谱分辨率 FWHM：5.5nm

d) 空间分辨率：1024像素

e) 信噪比400:1

f) 分析参数：可成像丈量分析作物生化、生理指标如叶绿素含量、花青素含量、胡萝卜素含量、光利用效能、叶绿素荧光指数、健全指数、覆盖度等近百种参数

 8）900-1700nm高光谱成像：

a) 光谱通路224，具备MROI职能，凭据需要自由选择感兴致光谱波段，削减数据冗余

b) 帧率：670FPS（满。

c) 光谱分辨率 FWHM：8nm

d) 空间分辨率：640像素

e) 信噪比1000:1

f) 分析参数：可成像丈量分析NDNI归一化N指数、NDWI归一化水指数、MSI水分胁迫指数等

 9）SpectrAPP®高光谱成像分析软件：

a) 具备伪彩色/灰度显示、波段融合、ROI选区、光谱指数分析、光谱曲线绘造、光谱特点统计、直方图统计、了局图/表导出等职能

b) 可分析NDVI、PRI、DCNI、CRI、ARI、PSRI、NPQI、EVI、HI、WBI等数十种光谱指数，可凭据需要定造增长光谱指数

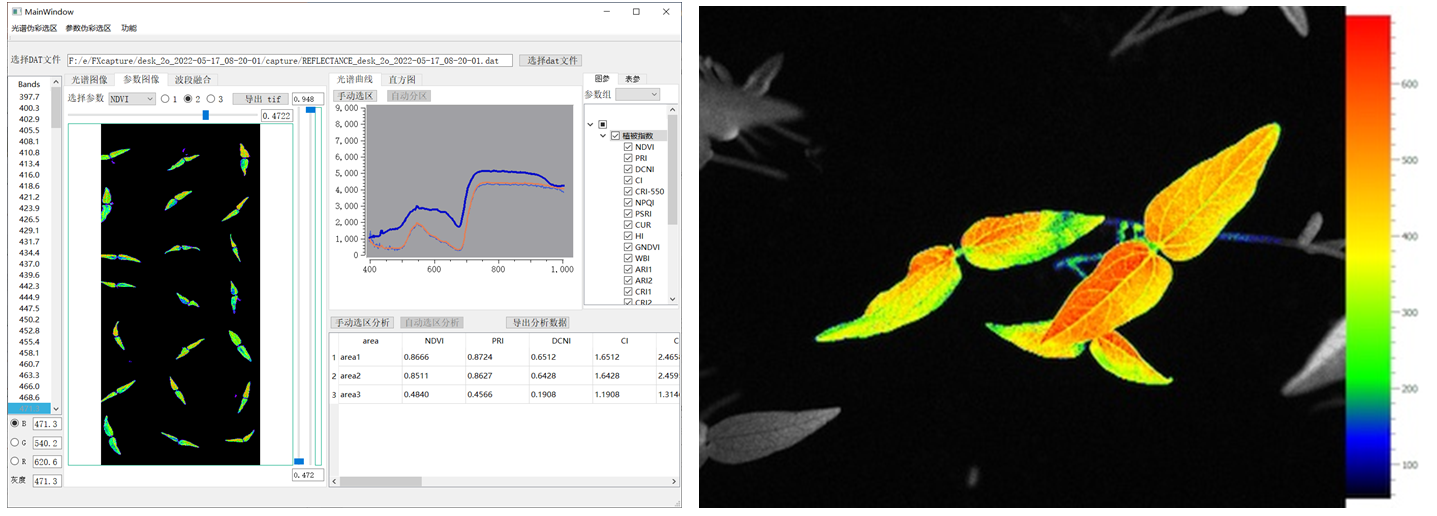

左：SpectrAPP^®高光谱成像分析，右：绿豆幼苗叶绿素荧光成像分析

 10）Thermo-RGB成像：

a) 可见光-红表热成像双镜头主机，出厂黑体多点校准并附校准证书，分辨率640×512像素

b) 丈量温度领域-25℃－150℃，活络度0.03℃@30℃，

c) 红表热成像分析软件具备调色板、差值技术、温度领域设置、等温线模式、选分辨析、温度扫描、剖面温度、功夫图、3D温度图、在线汇报等职能

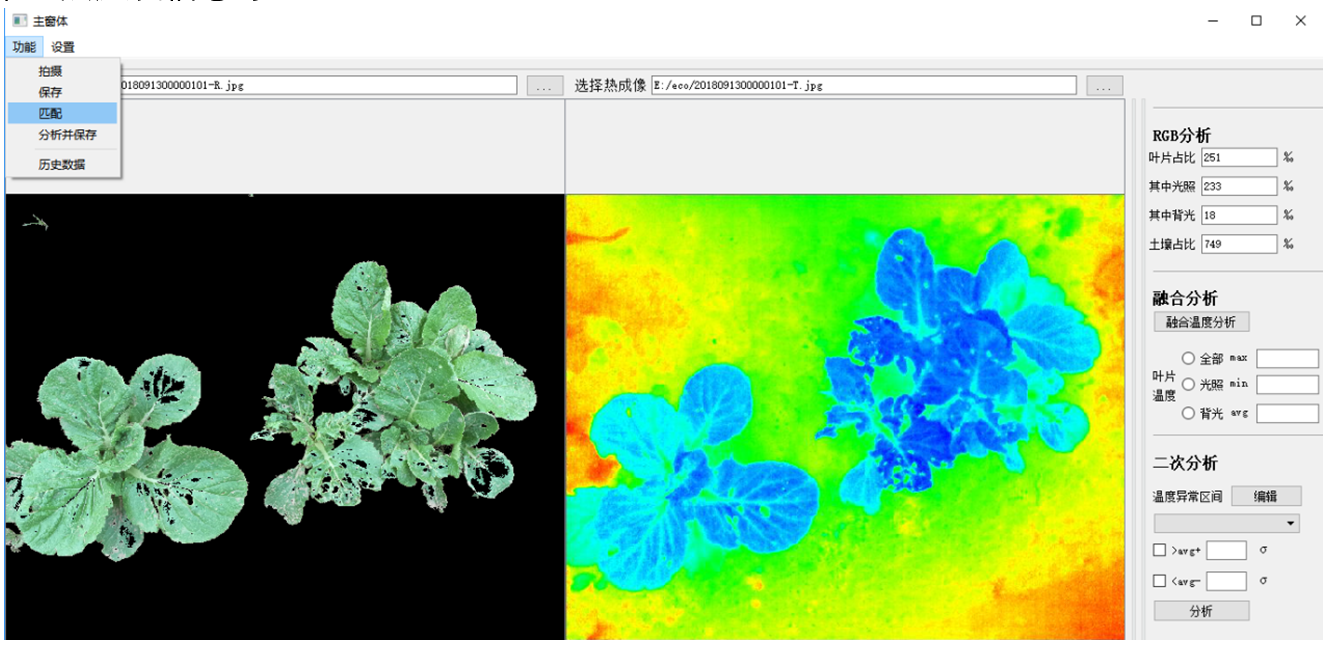

d) Thermo-RGB^©成像融合分析：可进行手动/自动ROI分析；光照/背光叶片长度、宽度、周长、凸包面积、圆度等状态分析；最高、最低、均匀温度、最大温差、中位数等温度分析；R/G/B、H/S/V、绿视率等色彩分析，具备温度直方图统计、路劲分析、温度转换、图/表导出等职能

e) Thermo-RGB
？夭⒖稍谙咄枷裎尴叽，实时监测RGB及红表热成像画面，丈量最大、最幼、中心点温度信息等

 11）叶绿素荧光成像：

a) 专业高活络度叶绿素荧光成像CCD，帧频50fps，分辨率720×560像素，像素大幼8.6×8.3µm

b) 3色4组LED引发光源：620nm脉冲调造丈量光，620nm红色、5700K白色双色光化学光源，735nm远红光用于丈量Fo’等

c) 光化学光最大1000µmol.m-2. s-1可调，鼓和脉冲3900µmol.m-2. s-1

d) 可自动运行Fv/Fm、Kautsky诱导效应、荧光淬灭分析、光响应曲线等protocols

e) 50多个叶绿素荧光自动丈量分析参数，蕴含：Fv/Fm、Fv’/Fm’、Y(II)、NPQ、qN、qP、Rfd、ETR等，自动形成叶绿素荧光参数图

f) 自动同步显示叶绿素荧光参数及参数图、叶绿素荧光动态曲线、叶绿素荧光参数频率直方图

g) 可通过注册定位自动精准定位运行叶绿素荧光成像分析，单次成像面积35x46mm

h) 可对植物叶片、果实等分歧组织进行叶绿素荧光成像分析

i) 可选配GFP成像

j) 建设便携支架和叶夹，方便独立使用
