？槭皆謇啾硇统上穹治鱿低

藻类是蓝藻门、眼虫藻门、金藻门、甲藻门、绿藻门、褐藻门、红藻门等一系列水生生物的总称。其状态种类多多，幼至微米级的单细胞微藻，大至长达几米甚至几十米的大型褐藻。藻类作为水体中最沉要的低级出产者，对整个生态系统甚至地球圈的不变都起着极为沉要的作用。同时，好多经济藻类也在食品、医药、能源等行业中表演沉要角色。而水华、赤潮蹬仔害生态景象也是由藻类造成的。

在藻类钻研中，必要全面分析藻类的表型特点，尤其是光合生理、状态、色彩、色素组成与散布、分歧色素的光合贡献、胁迫生理等方面的丈量与分析，使藻类表型数字化、生理生态及职能可视化。这就必要针对藻类表型专门设计的表型成像系统规划。

？槭皆謇啾硇统上穹治鱿低秤蒄MT150藻类造就与在线监测单元、FluorCam叶绿素荧光或多光谱荧光成像单元、FKM多光谱荧光动态显微成像单元、高光谱成像单元（或多光谱成像单元）、RGB彩色成像单元、等组成，是目前市场上配置最矫捷、职能最全面、性价比最高、技术当先的藻类表型与生理生态钻研分析系统。

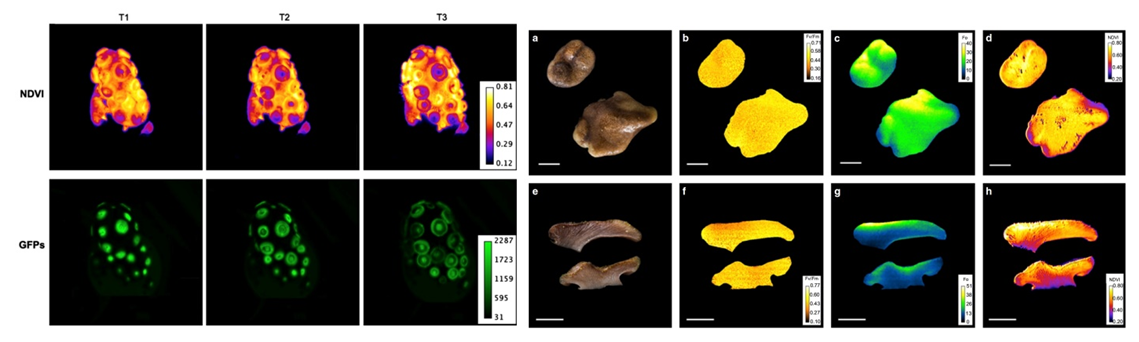

珊瑚共生体的表型成像钻研，左图：珊瑚收缩－膨胀分歧时相NDVI多光谱成像与GFP绿色荧光蛋白成像分析；右图；珊瑚表表及垂直剖面样品别离在弱光和强光适应前提下的RGB成像、叶绿素荧光成像和NDVI多光谱成像分析（Leal MC, et al. 2015）

重要职能特点与技术指标：

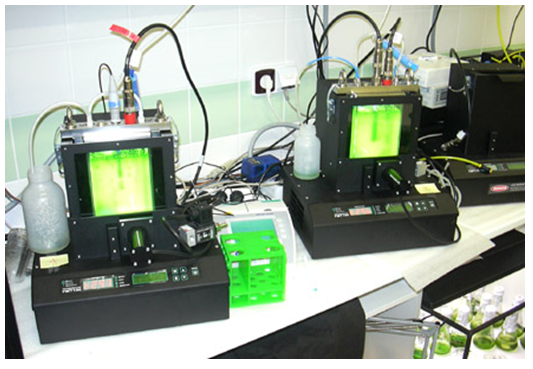

1.  FMT150藻类造就与在线监测技术：将生物反映器与监测仪器怪异地结合在一路，用于淡水、海水藻类和蓝藻等的？榛饭庹赵炀陀肷砑嗖猓

1)  尺寸容积可。400ml、1L、3L等，可定造25L、120L的大型造就容器

2)  全LED光源：红光、蓝光或白光、红光双色光源，其他光质可定造，最大光强达3000μmol (photons).m^-2.s^-1

3)  精确节造温度、光强、造就周期、CO₂浓度等造就前提，仿照天然周期变动，并可进行恒化或恒浊造就

4)  在线实时监测温度、pH值、溶化氧、O₂/CO₂通量、营养盐变动、光密度、叶绿素荧光参数（反映受胁迫情况和生理状态）等多种环境与生理参数

5)  通过专用的电脑软件实现表部节造、数据实时在线监测和保留

6)  可选配MC1000 8通路藻类造就与在线监测单元进行急剧沉复造就尝试

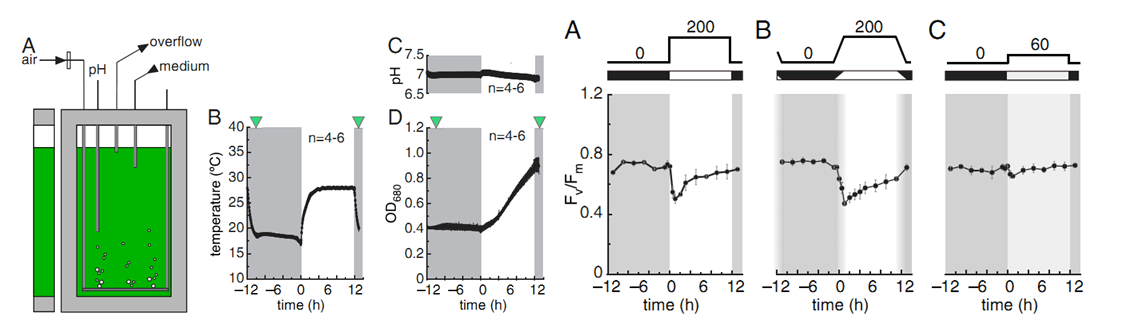

莱茵衣藻多组学解析，左图：使用FMT150进行精确节造造就；右图：使用FluorCam进行叶绿素荧光分析（Strenkert, 2019, PNAS）

2.  FluorCam叶绿素荧光成像技术：可凭据需要选配分歧型号和成像大幼的叶绿素荧光成像系统，或选配GFP/YFP等稳态荧光成像、PAR吸收/NDVI成像等：

1)  便携式叶绿素荧光成像，成像面积31.5x41.5mm，可用于野表及尝试室叶绿素荧光成像分析，还可选配光合联用系统进行光合作用丈量和叶绿素荧光成像分析丈量

2)  封关式（一体式）叶绿素荧光成像系统，为职能最全（具备全数Protocols蕴含OJIP、QA再氧化动力学等）、性价比最高、使用最方便的台式植物表型成像分析设备，可同时对植物PAR吸收、光谱反射指数NDVI等进行成像丈量

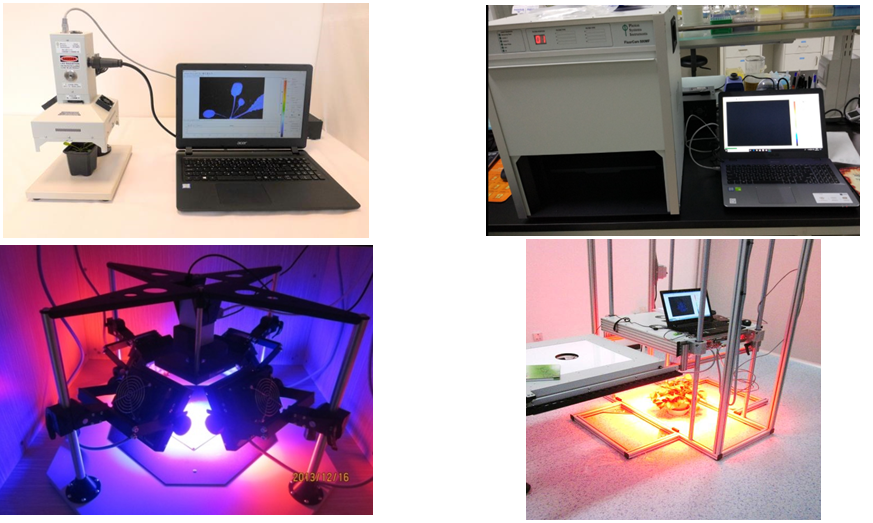

3)  FluorCam？槭揭堵趟赜獬上裣低，有13x13cm尺度版和20x20大型版，？槭浇峁，具备可扩大性，可选配白色LED光源（用于仿照天然光源）、青色LED光源、绿色LED光源、红色LED光源、蓝色LED光源等分歧引发光源进行光质尝试，用于引发分歧的藻类光合色素蛋白（下图顺次为便携式、一体式、？槭揭堵趟赜獬上裣低常

4)  FluorCam大型叶绿素荧光成像平台，成像面积可达35x35cm（下图顺次为便携式、一体式、？槭揭堵趟赜獬上裣低澈大型叶绿素荧光成像平台）

5)  FluorCam多光谱荧光成像技术规划，建设UV紫表光及专用滤波器引发并检测藻类的多光谱荧光，尤其合用于次生代谢组与病害表型钻研。有一体式（成像面积13x13cm）或？槭剑ǔ上衩婊13x13cm或20x20cm）供选配，还可选配尝试室大型多光谱荧光成像平台

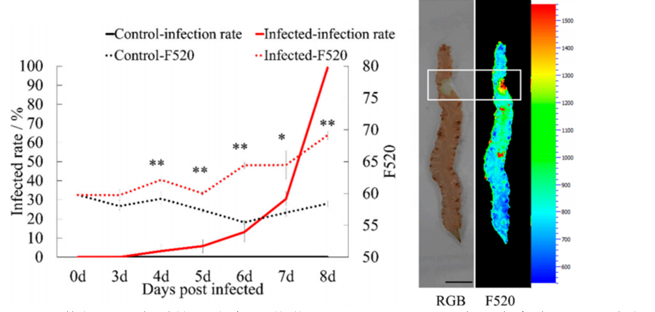

中国海洋大学使用FluorCam多光谱荧光成像系统钻研条斑紫菜Pyropia yezoensis习染赤腐病后的次生代谢响应（Tang L, 2019）

3.  FKM多光谱荧光动态显微成像技术：基于FluorCam叶绿素荧光成像技术的显微成像技术。它由蕴含可扩大部件的加强显微镜、高分辨率CCD相机、引发光源组、光谱仪、控温？橐约跋嘤Φ慕谠斓ピ妥ㄓ玫墓ぷ髡居敕治鋈砑组成。它不仅能够对微藻、单个细胞、单个叶绿体甚至基粒-基质类囊体片段进行叶绿素荧光及多光谱荧光成像分析，还能够进行荧光蛋白、荧光染料以及藻类特有光合色素的成像分析。

1)  内置现今叶绿素荧光钻研的全数法式，如Fv/Fm、Kautsky诱导效应、荧光淬灭、OJIP急剧荧光响应曲线、QA再氧化等，可获得70余项参数及其成像图

2)  建设10倍、20倍、40倍、63倍和100倍专用生物荧光物镜，能够清澈观测到叶绿体及其发出的荧光

3)  引发光源组中蕴含红表光、红光、蓝光、绿光、白光、紫表光和远红光等，可能钻研植物/藻类中任何一种色素分子或发色团

4)  可进行GFP、DAPI、DiBAC4、SYTOX、CTC蹬撰光蛋白、荧光染料的成像分析

5)  高分辨率光谱仪可能深刻解析各类荧光的光谱图。

6)  控温系统能够保障尝试样品在一致温度前提下进行丈量，提高尝试精度，也能够进行高温/低温胁迫钻研。

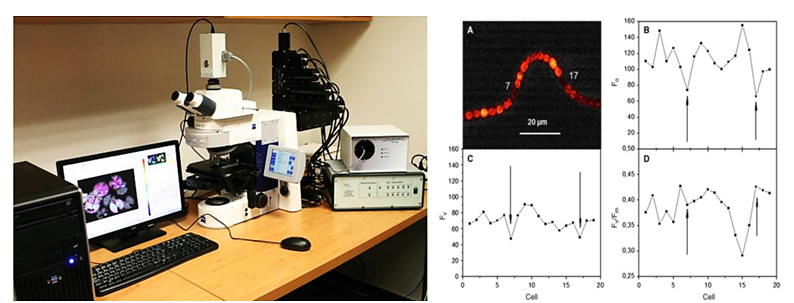

鱼腥藻异形胞分化过程中的光合作用法规（Ferimazova, 2014）

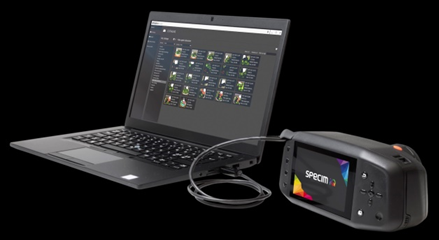

4.  Specim高光谱成像技术，推荐IQ高光谱成像仪，一体式设计，内置自动推扫、数据采集处置、操作系统、触摸屏及操作键、GPS等，机身幼巧轻便，只有1.3kg，实现轻松手持操作或固定操作，波段领域400-1000nm，7nm光谱分辨率，204个波段，图像分辨率512x512像素，视野31度，物距15cm至无限远，1m视野55x55cm？裳∨淦渌枋礁吖馄壮上穹治龅ピò菁旅娓吖馄壮上窦际跹⌒筒慰急恚

5.  可同时选配RGB成像分析或多光谱成像分析

6.  配置矫捷、使用方便，可选配分歧单元组合

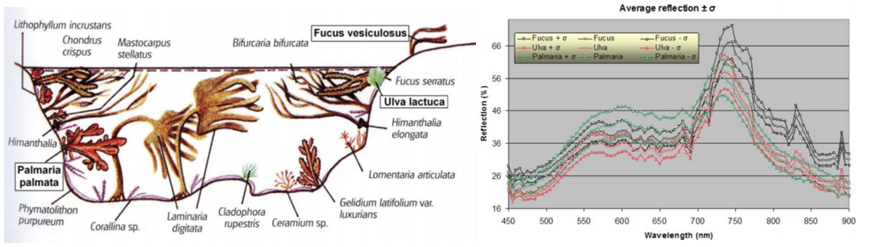

海洋绿藻、褐藻和红藻的光谱成像分析（Ginneken V，2017）
